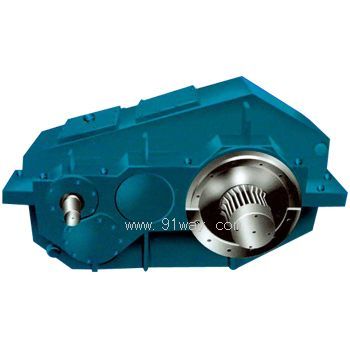

QY系列起重機減速器產品詳細說明：

1、減速器的分類、應用范圍
QY型系列減速器包括QYS型(三支點)和QYD型(底座式)兩個系列起重機用硬齒面減速器。它有三級、四級和三四級結合型三種，其結構簡圖見圖1

此減速器主要用于起重機各有關機構．也可用于運輸、冶金、礦山，化工及輕工等機械設備的傳動中。其工作條件為：
1)齒輪圓周速度不大于20m/s：
2)高速軸轉速不大于1500r/min；
3)工作環境溫度為-40℃-+45℃；
4)可正反兩向運轉。
2、性能特點：
考慮起重機各機構的工作特點、傳動比范圍、進一步提高產品性能，采用較少規格滿足用戶多方面的要求．其特點為：
1)承載能力高。齒輪采用滲碳、淬火、磨齒加工、承載能力比調質滾齒的軟齒面和中硬硬面齒輪減速器有大幅度提高。
2)體積小．重量輕。與軟齒面和中硬齒面減速器相比．相同承載能力減速器可降低2—4個相當機座號。
3)效率高、噪聲低、振動小。采用磨齒加工提高了精度等級．齒輪又進行了修緣．每級齒輪的綜合效率為0.98．振動和噪聲顯著降低。
4)采用多級數，減少單級速比，可拉開中心距、降低減速器整機高度，滿足起重機各機構的要求；減速器的最大公稱傳動比達到400．滿足了慢速起重機的要求。
5)三支點減速器，可立式，臥式、甚至偏轉一定角度安裝，方便靈活。
6)本系列減速器有三四級結合型(即三級的裝配型式，四級的傳動比)為慢速起重機的通用化提供了前提。
3、裝配型式
兩個系列的減速器裝配型式相同，見圖2

4、安裝型式
QYS型減速器有臥式(W)、立式(L)或偏轉±α角度的安裝型式。注意浸油高度，保證潤滑良好。見圖3

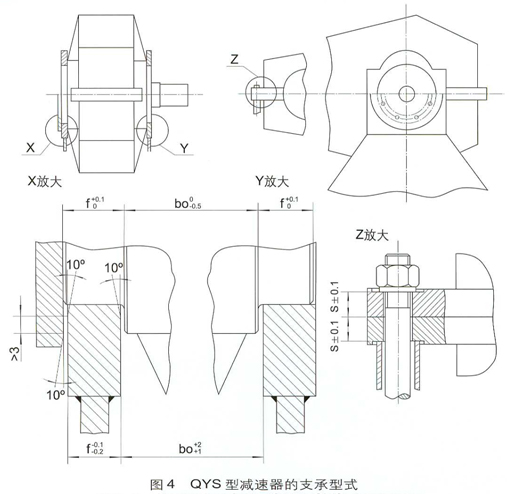

QYS型減速器的支承型式見圖4

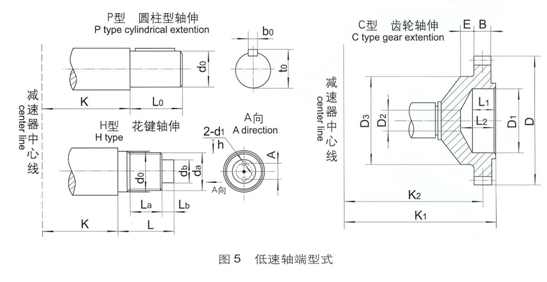

5、軸端型式
高速軸端采用圓柱軸伸，平鍵聯接。
低速軸端有三種型式：
a．P型：圓柱軸伸，平鍵、單鍵聯接；
b．H型：圓柱軸伸，漸開線花鍵聯接；
c．C型：齒輪軸端(僅名義中心距為180—560mm的減速器具有齒輪軸端)。低速軸端的型式和尺寸見圖5

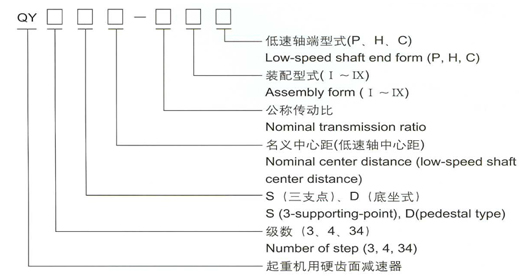

6、型號和標記
