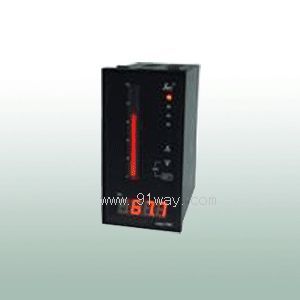

T801光柱顯示控制儀產品詳細說明：

T801光柱顯示控制儀具有顯示、控制、變送、通訊、萬能信號輸入等功能。可廣泛用于電力、冶金、化工、石化、造紙印染、釀造、煙草、航天基地等領域。
采用最新無跳線技術，使輸入端口具備萬能信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
采用高亮度LED數碼顯示和高分辯光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸入輸出回路采用光電隔離，抗干擾能力強，可帶串行通訊接口，可與各種串行接口的設備進行雙向通訊，組成網絡控制系統。
具備多種標準外形尺寸，能適用各種測量控制場合，整機采用卡入式結構，安裝十分簡便。

T801光柱顯示控制儀技術指標

輸入信號
模擬量 熱電偶：B、S、K、E、J、T、WRe3~25等
熱電阻：Pt100、Cu50、Pt100.1
電流：0~10mA、4~20mA等（輸入阻抗≤250Ω）
電壓：0~5V、1V~5V、mV等（輸入阻抗≥1MΩ）
遠傳壓力電阻：30Ω~350Ω (特規)
輸出信號
模擬量輸出 DC 4mA~20mA (負載電阻≤750Ω) DC 0~10 mA（負載電阻≤1.5KΩ）
DC 1V~5V（負載電阻≥250KΩ） DC 0~5V（負載電阻≥250KΩ）
開關量輸出 繼電器控制輸出：觸點容量（阻性負載）—AC220V/3A；DC24V/6A (阻性負載)

通訊輸出 標準串行通訊接口
通訊方式 RS-232C，RS-485
波特率 300bps~9600bps（自由設定）
饋電輸出 DC 24V，負載≤30mA
特性
測量精度 數字 ±0.5%FS±1 光柱 ±1%
分辯率 數字 ±1字 光柱顯示 ±1線
顯示范圍 數字 -1999~9999 光柱 0~100%
顯示方式 四位高亮度LED數碼顯示 101線高分辨率光柱顯示
儀表尺寸： 80×160×140mm
開孔尺寸： 760+0.7×1520+0.7 mm
重量： 400g
