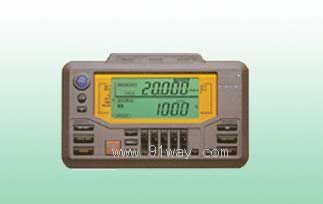

CA100多功能過程校驗儀產品詳細說明：

CA100多功能過程校驗儀技術指標

發生功能規格
直流電壓發生 直流電流發生 電阻發生

功能	范圍	精度保證范圍	分辨率	顯示范圍	精度 ±（%of setting+%of range）		溫度系數*1 ±（%of setting+%of range）/℃		備注
					%of setting	%of range	%of setting/℃	%of range/℃
直流電壓發生	100mV	0～100.000mV	1μV	-10～110.000mV	0.02	0.01	0.003	0.002	輸出電阻：約6.5Ω
	1V	0～1.00000V	10μV	-0.1～1.10000V	0.02	0.005	0.002	0.001	最大輸出：10mA 輸出電阻：約30mΩ
	10V	0～10.0000V	100μV	-1～11.0000V	0.02	0.005	0.002	0.001	最大輸出：10mA 輸出電阻：約30mΩ
直流電壓發生	20mA	0～20.000mA	1μA	0～22.000mA	0.025	0.015	0.003	0.003	最大輸出：24V
	-20mA*2	0～-20.000mA	1μA	0～-22.000mA	0.025	0.03	0.003	0.003	最大輸出：28V
電阻發生*3	500Ω	0～500.00Ω	10mΩ	0～550.00Ω	0.02*4	0.02*4	0.002	0.01	*45
	5kΩ	0～5.0000kΩ	100mΩ	0～5.5000Ω	0.05*4	0.03*4	0.002	0.01	*46
	50kΩ	0～50.000kΩ	1Ω	0～55.000Ω	0.1*4	0.1*4	0.002	0.03	*47

溫度系數的溫度條件：5℃以上18℃以下及28℃以上40℃以下。
DC-mA吸入：由外部的電壓發生源將指定的電流值吸入到正端方向的功能。
電阻發生：類同的是等值電阻發生方式，其規格在備注欄測量電流、輸出電壓的范圍內才有效。
不含附屬的導線電阻部分。
測量電流1mA～5mA，輸出電壓2V以下。
測量電流0.1mA～1mA，輸出電壓2V以下。
測量電流0.01mA～0.1mA,輸出電壓2V以下。

頻率發生、脈沖發生

功能	范圍 （精度保證范圍0	顯示分辨率	發生顯示范圍	精度	最大輸出	備注
頻率發生	1～100Hz	100.0Hz	1～110Hz	±1digits	10mA	波形：矩形波約50%duty   輸出電平：0～10V   輸出電平精度：±10%
	100～1000Hz	1000 Hz	90～1100Hz
	1～10kHz	10.0k Hz	0.9～11.0kHz
	10～50kHz	50k Hz	9～50kHz
脈沖發生*8	1～100Hz	60,000cycles	1～60000cycles	±1digits	10mA
	100～1000Hz
	1～10kHz
	10～50kHz

熱電偶電勢發生

范圍	發生溫度范圍℃	分辨率℃	精度℃	溫度系數*9（℃/℃）
K	-200.0～-100.0	0.1	0.6	0.05
	-100.0～400.0	0.1	0.5	0.05
	400.0～1200.0	0.1	0.7	0.05
	1200.0～1372.0	0.1	0.9	0.05
E	-250.0～-200.0	0.1	1.2	0.1
	-200.0～-100.0	0.1	0.6	0.05
	-100.0～600.0	0.1	0.5	0.05
	600.0～-1000.0	0.1	0.6	0.05
J	-210.0～-100.0	0.1	0.6	0.05
	-100.0～-800.0	0.1	0.5	0.05
	800.0～1200.0	0.1	0.7	0.05
T	-250.0～-200.0	0.1	1.5	0.2
	-200.0～400.0	0.1	0.5	0.05
N	-200.0～-100.0	0.1	1.0	0.1
	-100.0～900.0	0.1	0.7	0.05
	900.0～1300.0	0.1	0.8	0.05
B	400～600	1	2.0	0.2
	600～800	1	1.5	0.2
	800～1820	1	1.1	0.2
R	-40～100	1	1.5	0.2
	100～1767	1	1.2	0.2
S	-40～100	1	1.5	0.2
	100～1767	1	1.5	0.2

溫度系數的溫度條件：5℃以上18℃以下及28℃以上40℃以下
此規格符合IEC 584-1-1989和IEC584-1-1995
熱電偶輸出內部電阻約為6.5Ω
精度中不含RJC精度，使用另外銷售的RJC傳感器進行標準接點補償。
在用標準接點溫度進行輸出補償時，要加算RJC精度。
輸出補償約每10秒進行一次
RJC傳感器規格：
測量范圍：-10～50C
精度：18～28℃：±0.5℃（和主體組合）
-10～18℃，28～50℃：±1℃（和主體組合）
導線長度：約1.5m
溫度單位：℃，F(xiàn)

熱電阻輸出發生：

范圍	發生溫度范圍℃	分辨率℃	精度*10℃	溫度系數*11℃
PT100	-200.0～0	0.1	0.3	0.04
	0～400.0	0.1	0.5	0.04
	400.0～850.0	0.1	0.8	0.04

精度按照測量電流1～5mA來計算，不含附屬的導線電阻部分。
溫度系數的溫度條件：5℃以上18℃以下及28℃以上40℃以下。
此規格符合IEC 751-1983和IEC751-1995

信號發生功能的一般規格
熱電阻輸出發生采用的是等值電阻電阻發生方式。
發生部響應時間：
直流電壓發生，1V或10V范圍，10ms（由輸出變化開始到進入精度內的時間）
電阻發生，500Ω范圍（含熱電阻輸出）：10ms（規定電源給與后，到輸出進入精度內的時間）
上述范圍以外的發生功能：300ms
最大負荷能力：0.01μF（發生直流電壓、電阻、熱電阻EMF、RTD頻率和脈沖）
最小負荷能力：100μF（發生直流電流）
發生部電壓限位器：28.5V以上的負荷時動作（手動復位）
發生部電流限位器：12mA以上的負荷動作（只限直流電壓、頻率、脈沖發生時、手動復位）
溫度單位：℃，F(xiàn)

信號發生功能的一般規格
輸出=設定值×n/m
當m=整數（1 15）；n=整數（1 m）

24V直流電源功能
輸出電壓：24±1V
最大輸出電流：22mA
輸出保護，最大30mA時輸出停止

測量功能規格

功能	范圍	精度保證范圍	分辨率	顯示范圍	精度 ±（%of reading+%of range）		溫度系數*1 ±（%of reading+%of range）/℃		備注
					%of reading	%of range	(%of setting)/℃	(%of range)/℃
直流電壓發生	500mV	-500.00～500.00mV	10μV	-599.99～599.99mV	0.02	0.01	0.002	0.001	輸入電阻：1GΩ以上
	5V	-5.0000～5.0000V	100μV	-5.9999～5.9999V	0.02	0.01	0.002	0.001	輸入電阻：約1mΩ
	35V	-35.000～35.000V	1mV	-41.999～41.999V	0.02	0.015	0.002	0.001
直流電壓發生	20mA	-20.000～20.00mA	1μA	-23.999～23.999mA	0.025	0.02	0.002	0.001	輸入電阻：20Ω以下
	100mA	-100.00～100.00mA	10μA	-119.99～119.99mA	0.04	0.03	0.002	0.001
電阻發生*3	500Ω	0～500.00Ω	10mΩ	0～599.99Ω	0.055*13	0.015*13	0.005	0.02	測量電流：約1mA
	5kΩ	0～5.0000kΩ	100mΩ	0～5.9999Ω	0.055*13	0.015*13	0.005	0.02	測量電流：約100μA
	50kΩ	0～50.000kΩ	1Ω	0～59.999Ω	0.55*13	0.02*13	0.005	0.02	測量電流：約10μA

溫度系數的溫度條件：5℃以上18℃以下及28℃以上40℃以下。
不含附屬導線的電阻
