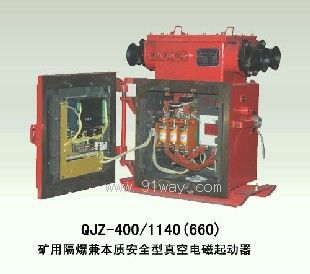

QJZ-400礦用隔爆兼本質安全型真空電磁起動器產品詳細說明：

QJZ-200、400/1140（660）
礦用隔爆兼本質安全型真空電磁起動器
產品使用說明書

1．使用范圍
QJZ-200、400/1140（660）礦用隔爆兼本質安全型真空電磁起動器（以下簡稱起動器）適用于含有爆炸性氣體（甲烷）和煤塵的礦井中。
2．用途
2.1 主要用于直接起動或停止額定電壓1140V、660V，頻率為50Hz、電流至400A的礦用隔爆型三相鼠籠式異步電動；同時對電動機及控制電路進行保護。起動器應在停機時換向，并具有遠控、程控功能。
2.2 起動器留有甲烷檢測口，當外接甲烷傳感器時，可檢測采掘面的甲烷濃度，當其超限時，起動器斷電。起動器具有電流檢測功能，輸出脈沖頻率信號200-1000Hz。根據用戶需要可選擇通訊接口RS485。

3. 型號含義
3.2 規格
3.2.1 額定工作電壓 1140，660 V
3.2.2 額定工作電流 200、400 A
3.2.3 額定控制電源電壓 36V
4．適用環境
4.1 海拔不超過2000m;
4.2 周圍環境壓力80~110kPa；
4.3 周圍介質溫度不高于40℃，不低于-5℃；
4.4相對濕度不大于95%（25℃）；
4.5 在無足以腐蝕金屬和破壞絕緣的氣體、蒸汽及須能防止水或其它液體浸入起動器內部的環境中；
4.6 在無強烈振動及與水平面垂直安裝傾斜角不大于15°以內的環境中;
4.7 污染等級:3級;
4.8 安裝類別:Ⅲ類.

5．防爆型式
礦用隔爆兼本質安全型；防爆標志：EXd[ib]Ⅰ
起動器裝在隔爆殼內，其控制部分的先導回路設計為本質安全型而實現其整體防爆。

6．主要性能指標

型  號	額定 電壓 V	額定 電流 A	當η×cosφ=0.75時能控制鼠籠電動機功率（kW）			引入電纜的外徑 （mm）		重量kg
			1140V		660V	電力線路	控制線路
QJZ-200、400/ 1140(660)	1140、660	200	60~290	35~170		φ32~ φ72	φ14.5~ φ21	300
		400	60~590	60~340

6.1 極限分斷能力:4500A;
6.2 機械壽命:100萬次;電壽命(AC4):3萬次;
6.3 隔離開關分斷能力:1200A;
6.4 工作制:八小時工作制及斷續周期工作制;
6.5 甲烷檢測范圍:0%-4%;甲烷傳感器信號:1-5mA;
6.6 具有紅外線遙控操作方式。一切操作均可通過紅外遙控器來操作。
6.7 出線口：主回路出線口4個，可穿入φ32-φ71橡套電纜；控制回路進出線口3個，可穿入φ14.5-φ21橡套電纜;
6.8 外形尺寸：830×510×850

7、結構概述
開關隔爆外殼呈方形，安裝在撬形底座上。隔爆外殼部分成兩個隔爆腔，接線腔與主腔。接線腔集中了全部主回路與控制回路的進出線端子。主回路電源進線端上罩有防護板。接線腔兩側各有兩個主回路進出線喇叭口，前側有三個進出線喇叭口。主腔由殼體與前門構成。殼體內裝有隔離換相開關、交流真空接觸器、微機綜合保護器、顯示器、電流互感器、本安插件等組成起動器的電器元件。前門與殼體由4只扣釘、兩條齒條，保證其配合間隙。開門后，前門支撐在殼體絞鏈上。前門與殼體間設有可靠的機械閉鎖，打開前門時必須將隔離開關打至停止位置，才能將閉鎖桿從前門擋塊上退出，其另端插入隔離換向開關的閉鎖孔內，使其不能再操作，此時前門才能打開。
