規格號Specification No.

JPK-3/002

觸點組合形式Contact Configuration

1D

試驗電壓（直流或50Hz交流峰值）Test Voltage（DC or AC 50Hz Peak）kV

50

額定工作電壓(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

40

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

額定承載電流(有效值)Continuous Current,Carry( RMS)A

DC or AC 50Hz

14

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

接觸電阻Contact Resistance（Ω）

0.02

分布電容Contact Capacitance（pf）

斷開的觸點間Beteween Open Contacts

——

觸點與外殼間Open Contacts to Ground

——

最大動作時間  Operate Time Max. (ms)

——

最大釋放時間  Release Time Max.(ms)

50

溫度范圍   Range of Temp.(℃)

-55~85

沖擊級別  Shock, 11ms 1/2Sine(Peak g’s)

50

振動級別  Vibration ,Peak 10g’s( Hz)

10~500

機械壽命Expected Mechanical Life(×104)

2

標稱重量   Weight (Kg)

2.5

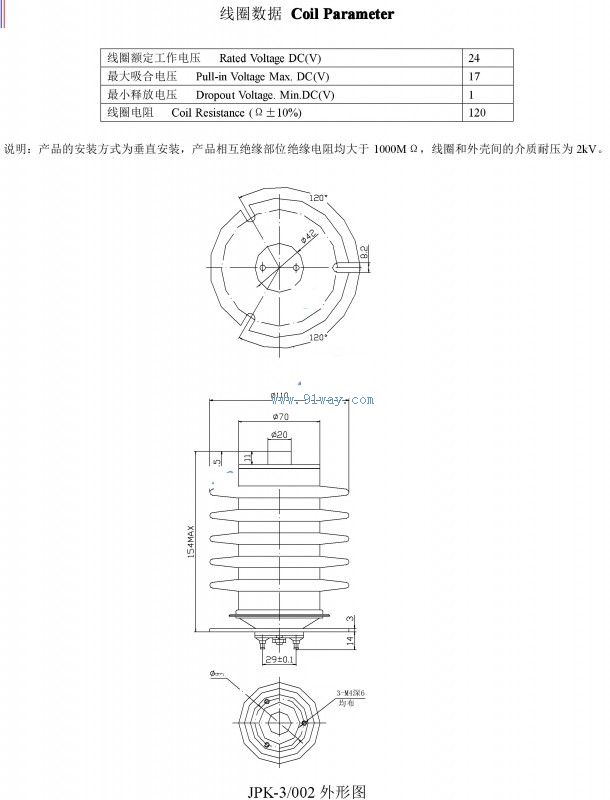

線圈數據      Coil Parameter
◎標稱電壓       DC(V)24
◎最大吸合電壓   DC(V)17
◎最小釋放電壓   DC(V)1~10
◎線圈電阻      (Ω±10%)120
