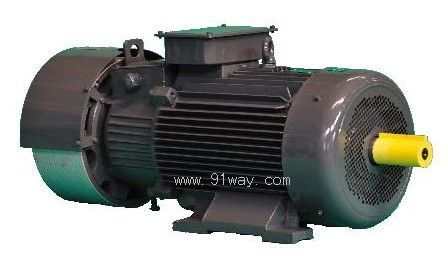

YZRDW/YZRSW系列建筑機械起重塔機渦流制動雙速三相異步電動機產品詳細說明：

1.1 YZRDW系列起重用渦流制動繞線轉子雙速三相異步電動機，是我廠為塔式起重機的起升機構配套而開發的新型電動機。該系列電動機具有恒功率調速特性，定子采用單繞組變極繞組，六根引出線；轉子采用一套復合線圈繞組。低速極（8極）設計可通過三個滑環外串阻抗,高速極（4極）轉子繞組內部已接成回路,可自動呈現高阻抗，此時相當鼠籠電機運行。由于在兩種極數下轉子都具有較高的阻抗，故既能保證較大的起動轉矩和變極切換轉矩，又能有效地限制起動電流和變極切換電流。這種電動機具有起動平穩、變極切換電流小、機械沖擊小、結構簡單、使用方便等特點。
1.2本系列電動機低速運行時,在轉子回路中配以適當電阻后,通過改變渦流制動器的勵磁電流調整制動力矩,實現起動或制動過程中安全、平穩的無級調速，使起升機構在任意負載情況下升降平穩或準確定位。
1.3該電動機的由于切換電流小，機械沖擊小，電機可靠性高，而榮獲第七屆中國發明專利金獎，專利號為94117445。該系列產品獲國家科技創新基金支持，并于2003年被列入國家火炬計劃項目。
1.4YZRSW起重用渦流制動繞線轉子雙速三相異步電動機高、低速轉子均可通過滑環外串阻抗，有效地限制起動電流提高起動轉矩。轉子采用五滑環結構，其中一個滑環為公共環。

2.使用條件
海拔不超過1000m能正常運行。F級適用于環境空氣溫度在-20℃到40℃之間，H級適用于環境空氣溫度在-20℃到60℃之間。相對濕度小于90%。

3.基本形式
3.1電動機：額定電壓：380V 　　 額定頻率：50Hz 防護等級：IP44或IP54 　　 絕緣等級：F級或H級 冷卻方式：風扇冷卻IC 411或風機冷卻IC 416 基準工作制：高速、低速均為S3-40% 安裝方式：B3 注：根據用戶要求，可帶超溫保護開關、防潮加熱帶及超速開關等，接受特殊協議訂貨。
3.2渦流制動器：勵磁電壓80±15V，工作制為S3-15%，防護等級IP00。
3.3冷卻風機型式額定電壓：380V 額定頻率：50Hz 基準工作制：S1

4.YZRDW/YZRSW系列建筑機械起重塔機渦流制動雙速三相異步電動機型號意義
