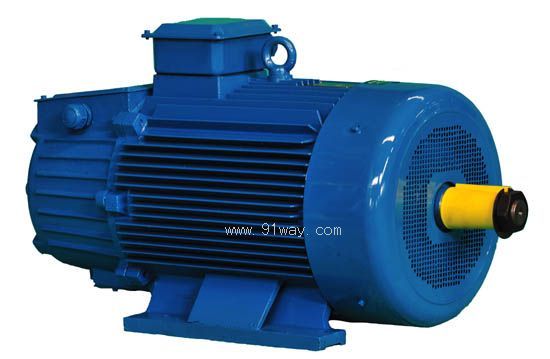

YZRD系列冶金及起重用繞線轉子雙速三相異步電動機產品詳細說明：

YZRD系列冶金及起重用繞線轉子雙速三相異步電動機是為各種起重及冶金輔助設備電力傳動專門開發制造的變極變速繞線轉子三相異步電動機，其特點為定、轉子高、低速繞組均為獨立繞組，高速轉子繞組通過3個滑環引出3根引線，可串電阻起動及調速；低速轉子繞組內部已形成回路，自呈高阻抗，相當鼠籠電機，可直接起動運行。

YZRD系列電動機具有過載能力大和機械強度高的特點，特別適用于頻繁起動、變極切換調速、快速制動、低速運行、準確定位要求的各種機械設備。

二、型式基本參數
電動機的額定電壓為380V，額定頻率為50Hz。
電動機分為：一般環境用電動機，其外殼防護等級為IP44；冶金環境用電動機，其外殼防護等級為IP54。
電動機絕緣等級為F級和H級兩種。F級適用于環境空氣溫度不超過40℃的一般場所，H級適用于環境空際溫度不超過60℃的冶金場所。兩種電機具有相同的參數。
電動機的基準工作制為高速S3-40%。低速S3-15%。
電動機的結構及安裝形式為IM1001，IM1002，IM1003，IM1004，IM3003，IM3011，IM3013，按表1規定制造。

結構及安裝型式	代號	制造范圍（機座號）
	IM1001	112-160
	IM1003	180-400
	IM1002	112-160
	IM1004	180-400
	IM3001	112-160
	IM3003	180-315
	IM3011	112-160
	IM3013	180-315

電動機在基準工作制時的機座號與轉速、功率的對應關系見表2

同步轉速（r/min）	1500 /500	1500 /375	1500 /250	1500 /187.5	1000 /375	1000 /300	1000 /250	750 /300	750 /250	750 /187.5	600 /150
極數	4/12	45/11	4/24	4/32	6/16	6/20	6/24	8/20	8/24	8/32	10/40
機座號	功率（KW）
160M12	3.7/1.5	3.7/1.0			3.7/1.0
	5.5/2.0	5.5/1.5			5.5/1.5
160L	7.5/2.5	7.5/2.0			7.5/2.0
180L	11/3.7	11/3.0			11/3.0
200L12	15/5.0	15/3.7	11/2.0		15/3.7	11/3.7	11/2.5	11/3.7	11/2.5
	18.5/6.0	18.5/4.5
225M	22/7.0	22/5.5	18.5/3.0		18.5/4.5	15/4.5	15/3.7	15/4.5	15/3.7
250M12	30/10	30/7.5	22/3.7		30/7.5	22/6.3	22/5.5	22/6.3	22/5.5
	37/12	37/9.0	30/5.0		37/9.0	30/9.0	30/7.5	30/9.0	26/6.3
280S	45/15	Nov-45	37/6.0	30/3.7	45/11	37/11				22/5.5
280M	55/18	55/13	45/7.5	37/4.6	55/13	45/13	37/9.0	37/11	30/10	30/7.5	37/9
315S	75/25	75/18.5	55/9.0	45/5.6			45/11	37/15		40/9	45/11
315M		90/22	75/12	55/6.8						55/13	55/13
355M										75/18.5	75/18.5
355L12										90/22	90/22
										110/27	110/27

三、電動機安裝尺寸及外形尺寸見表3、表4

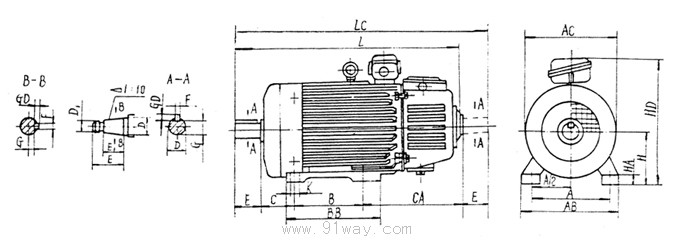

IM1001、IM1002、IM1003、IM1004 臥式安裝的電動機

機座號	安裝尺寸及公差													外形尺寸
	A	A/2	B	C	CA	D	D1	E	E1	F	G	H	K	AB	AC	BB	HA	HD	L	LC
160M	254	127	210	108	330	48		110		14	42.5	160	15	320	320	290	25	415	758	868
160L			254													330			802	912
180L	279	139.5	279	121	360	55	M36×3		82		19.9	180		360	360	380		470	870	980
200L	318	159	305	133	400	60	M42×3	140	105	16	21.4	200	19	405	405	390	28	520	978	1118
225M	356	178	311	149	450	65					23.9	225		455	425	410		560	1050	1190
250M	406	203	349	168	540	70	M48×3		130	18	25.4	250	24	515	470	500	30	625	1195	1337
280S	457	228.5	368	190		85	M56×4	170		20	31.7	280		575	530	520	32	735	1265	1438
280M			419													570			1315	1489
315S	508	254	406	216	600	95	M64×4			22	35.2	315	28	640	620	550	35	835	1385	1562
315M			457													600			1443	1613
355M	610	305	560	254	630	110	M80×4	210	165	25	41.9	355		740	695	710	38	990	1654	1864
355L			630						200	28						780			1724	1934

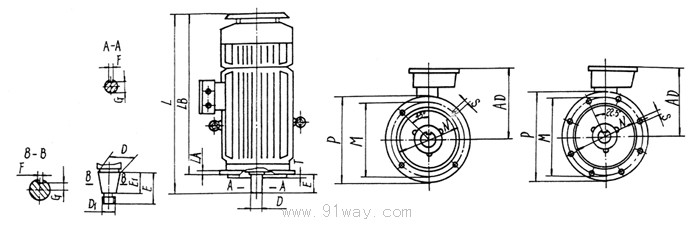

IM3011、IM3013  立式安裝的電動機：

機座號	安裝尺寸及公差												外形尺寸
	凸緣號	D	D1	E	E1	F	G	M	N	P	R	S	螺栓直徑	T最大	孔數（個）	AD	L	LA	LB
160M	FF300	48		110	﹣	14	42.5	300	250	350	0	19	M16	5	4	250	808	18	698
160L																	852		742
180L		55	M36×3				19.9									285	920		810
200L	FF400	60	M42×3	140	82	16	21.4	400	350	450					8	317	1028	20	888
225M		65			105		23.9									335	1100		960
250M	FF500	70	M48×3			8	25.4	500	450	550						375	1257	22	1397
280S		85	M56×4	170	540 130	20	31.7									455	1328		1498
280M																	1379		1549
315S	FF600	95	M64×4			22	35.2	600	550	660		24	M20	6		520	1452	25	1632
315M																	1503		1673

YZRD系列冶金及起重用繞線轉子雙速三相異步電動機
