LJ系列零序電流互感器產品詳細說明：

LJ系列零序電流互感器供50Hz中性點非有效接地系統中的發電機或同期調相機的地保護用。

LJ系列零序電流互感器配用的繼電器DD11/60型。當保護范圍內有接地故障時，互感器的二次回路中則有剩余電流產生，檔電流達到一定值時，繼電器就動作。

型   　　號	LJ-2	LJ-4	LJ-7
可穿電纜根數	1-2	3-4	5-7
二次回路
二次負荷(Ω)	10	10	10
整定電流（A）	0.03	0.03	0.03
靈敏度（A）	1.3	1.3	1.8
不平衡電壓（mV）	40	40	30
絕緣水平(KV)	0.5/2	0.5/2	0.5/2

注: 電纜外徑為Φ50mm以下,當大于Φ50mm時,須采用大一號的互感器.

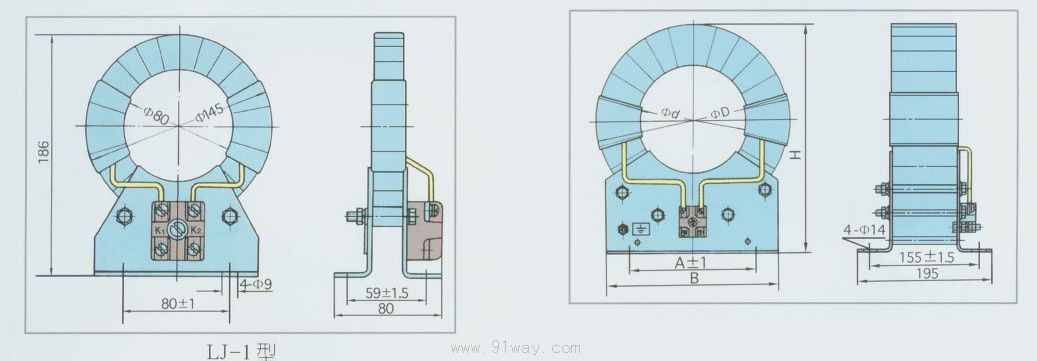

型   號	A	B	H	Φd	ΦD	重量（公斤）
LJ-2	150	200	295	118	230	20
LJ-4	220	280	335	143	285	29.5
LJ-7	220	300	375	198	310	30

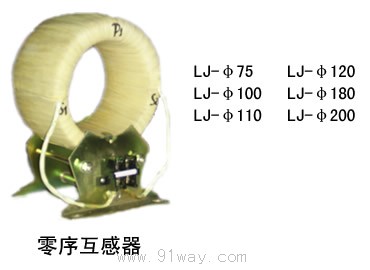

LJ系列零序電流互感器
