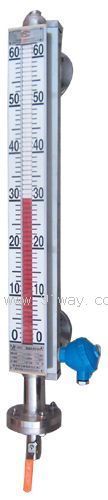

USH-A系列磁性翻柱液位計產品詳細說明：

UHS-A系列磁性液位計，是引進、吸引國內外同類產品，并加以消化、吸收、提高，按原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁性液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由于不與液體介質接觸，所以對溫度、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、先進性、實用。
側裝式磁性液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二進制4～20m ADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量與控制。

結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當容器中的液位升降時，液位計主導的浮子也隨之升降，浮子內的永久磁鋼通過耦合傳遞到現場指示器，驅動紅或白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度、從而實現液位的指示。

特點
適合容器內液體介質的液位、界位的測量。除現場指示外，還根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
測量范圍大，不受貯槽高度限制。
指示機構與被測介質完全隔離、因而密封性高、使用安全。
結構簡單，安裝方便，維護費用低。　
耐腐蝕，無需電源、防爆

液位計主要技術參數
測量范圍：300～15000mm　
準確度：±10mm～±20mm　
介質密度：≥0.45g/cm3
工作壓力：≤6.4MPa
介質粘度：≤0.4Pa.S　
介質溫度：-50～+350℃
連接法蘭：采用HG20592-20635-97標準，法蘭尺寸：DN20，PN2.5其它標準訂貨時注明。
遠傳配套儀表的主要參數，請參閱UHS-A系列輔助裝置。

USH-A系列磁性翻柱液位計選型

A

側裝式（側側式）

B

側頂式

C

側底式

D

頂底式

E

頂裝式

F

底裝式

□

公稱壓力（如：1.0、1.6、2.0、2.5、4.0、6.4等）

□

密封面形式：突面（可省略）

M

密封面形式：凸面

DN□

法蘭通徑DNXX（缺省為DN/20）

□

中心距mm

□

介質密度g/cm3（如：水/1.0）

□

介質溫度℃

A

普通型

B

夾套型（蒸汽夾套，G1/2）

C

地下型（對應于“E/頂裝式”）

D

防霜型

E

襯里型（襯聚四氟乙烯）

F

低溫型（真空式）

H

翻柱

304

0Cr18Ni9

321

0Cr18Ni9Ti

316L

OOCr17Ni14Mo2

□

無（省略）

A

上限

B

下限

C

上下限

I

點動

II

保持

Y

遠傳4～20mA

S

帶智能顯示

UHS-A

□

□

□

-DN□

-□

-□

-□

□

□

□

-□

-□

□

□
