概述

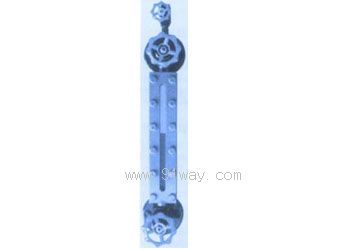

UHS-Q型雙色玻璃板液位計，是UHS普通型玻璃板液位計的更新?lián)Q代產品，采用法蘭連接，用于各工業系統中常壓或敞口容器內的液位指示，特別是無色透明液體的現場指示，如水、液氨、輕油、液化氣等介質的液位測量。

結構原理
UHS-Q型雙色玻璃板液位計的雙色原理是根據光線在不同的反射和折射特性，并借助濾色片，使這種特性呈某種顏色，從而達到外觀液相呈綠色（或黑色），氣相呈紅色，即雙色顯示，氣液界面極為清晰。

液位計 節數	公稱長度 L（mm）	透光尺寸 L1×16（mm）	透光尺寸 L2（mm）	重量（Kg）
				普通型	夾套型
1	550	262×16	262	19	21
2	850		562	30	32
3	1150		862	43	46
4	1450		1162	54	59
5	1750		1462	64	72

技術要求

測量范圍（安裝中心距離、L）：500、800、1100、1400、1700mm
可視范圍：H=L-260
公稱壓力：4.0MPa
工作溫度：-20～250℃
針閥型自動關閉壓力：0.3MPa
伴熱蒸汽壓力：0.6MPa
伴熱蒸汽夾套接頭： G1/2″（外螺紋）。
連接法蘭：A：HG20592-97平面法蘭　　　B:HG20592-97凸面法蘭

示例
UHS-Q-AT2.5-I-800:雙色玻璃板液位計,公稱壓力2.5MPa,I類碳鋼材料，普通突面法蘭，中心距800。

訂貨須知
訂貨時請注明：

型號、規格、測量范圍
工作壓力、工作濕度
材質、連接方式
附加配件是否供應。
