WYD-1型直流差動位移傳感器產品詳細說明：

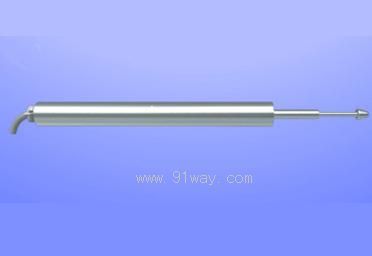

WYD-1型直流差動位移傳感器

差動變壓器式(LVDT)位移傳感器具有良好的環境適應性、使用壽命長、靈敏度和分辨率高的特點。
· 采用微電子技術，所有LVDT的電測線路全部封裝入LVDT的殼體內，使用較為方便。
· 可選擇輸入電壓±9V～±15V，可選擇輸出信號±5V或0～5V或0～10V或4～20mA的信號。
· 可與四位半液晶數顯表多點變位計配合使用，該儀器便于攜帶和在無交流電源的環境中使用。
· 直流LVDT具有較強的抗干擾能力，適宜遙測。

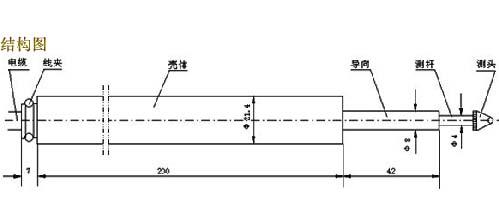

· 小量程有回彈、非回彈兩種，外形尺寸上，回彈式比非回彈式的多一個導向的長度，測頭為硬質合金半圓型。

主　要　技　術　參　數
測量范圍：	±0.5(0～1)、±1(0～2)、±2(0～4)、±5(0～10)、±10(0～20)、±20(0～40)、±25(0～50)、±35(0～70)	mm
線 性 度：	< 0.05 或 < 0.1	%F.S
工作電源：	(可選)±9，±12，±15，+24，+12，+5	V
輸出信號：	(可選)±5V,±10V，0～5V，0～10V，1～5V,4～20mA
頻 　 響：	0～500Hz（-3db）
靈 敏 度：	143～10000	mV/mm
溫度系數：	0.01～0.03	%/℃
工作溫度：	-10～70	℃
是否回彈式：	(可選)彈出、不彈出
電纜線長：	免費配2米，也可據需提供
質 保 期：	24個月

注意事項：
· 請別讓活動的鐵芯和測桿受大的測向力而造成變形彎曲，否則會嚴重影響測桿活動的靈活性。傳感器的殼體是高導磁材料，應避免跌落和受撞擊，請小心保管。
· 測量前夾緊傳感器殼體時應避免松動，但也不可用力太大、太猛，更不可使殼體出現凹陷、變形。
· 傳感器測桿（頭）應與被測物垂直接觸。被測點應是在具有一定光潔度的平面上。
· 傳感器的有效工作區段一般都在測桿活動區的中間部分。測桿在全部伸出和全壓縮的附近區段，均有非線性工作區。安裝傳感器時應調節（挪動）傳感器的夾持位置，使其位移變化不超出有效的測量范圍�？赏ㄟ^觀測位移讀數，使位移在預定的變化內，信號輸出不超出額定范圍。
· 若發現測桿受灰塵或油污粘連而造成活動發澀，請用酒精棉擦拭、清潔測桿，但傳感器請不可隨意拆卸，以免損壞或降低測量精度。
· 正式開始試驗前請插上傳感器，并開機預熱,待讀數穩定后才開始測量。
