JD25-C數據處理萬能測長儀產品詳細說明：

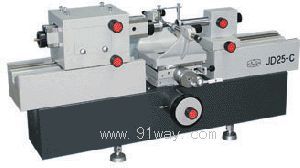

JD25-C數據處理萬能測長儀

一、特點：
基座選用優質鑄鐵，經長期自然時效處理，穩定性好。采用優化設計，從結構上確保性能好，精度高。附件齊全，萬能性好。采用光柵數顯技術，以精密光柵尺作為測量元件。軟件功能齊全，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差。軟件帶有自動判別拐點功能。

二、用途：
數據處理萬能測長儀是光、機、電、算一體化的長度計量儀器，除可用于對零件的內外尺寸進行絕對測量和比較測量外，還可使用儀器所帶的專用附件組合進行各種特殊測量，該儀器主要應用于機械制造業，工具、量具制造及精密儀器制造等各級計量鑒定部門和企業的計量室。
其主要測量對象包括：
光滑圓柱形零件（軸、孔、塞規、環規等）
內螺紋、外螺紋、螺紋塞規、螺紋環規的中徑。
帶平行平面的零件（卡規、量棒、較低等級的量塊）

三、規格參數：
測量范圍（㎜）：
外尺寸：絕對測量0—100；相對測量0—670
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時，10～400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30～370
用電測測鉤：1～60㎜；用萬能測鉤：14～112㎜
內螺紋中徑測量：使用大測鉤時（螺紋小徑13～30㎜）
使用大測鉤時（螺紋小徑31—（70—臂厚）×2）
螺距：0.5～6㎜
外螺紋中徑測量：最大200㎜,螺距1～6㎜
測量力(N)：0、1.5、2.5
數字顯示當量：0.0001㎜
儀器示值變動性：外尺寸測量時,2σ≤0.3μm
內尺寸測量時, 2σ≤0.5μm
儀器準確度：外尺寸絕對測量時,儀器準確度優于(0.5+L/200) μm
內尺寸測量時,儀器準確度優于(1+L/200) μm
萬能工作臺：
安裝面積：160×160mm2
高度調節范圍（㎜）：0～100
橫向行程：25㎜
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10㎏
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑配合的外徑尺寸：φ6g6
儀器外形尺寸（㎜）：長×寬×高=960×390×450
儀器重量：150㎏
