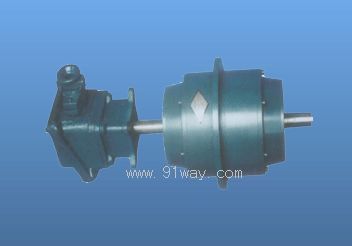

產品名稱： | YBDW系列隔爆型低噪聲外轉子三相異步電動機 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 電機產品 -- 防爆電機 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
YBDW系列隔爆型低噪聲外轉子三相異步電動機是YDW系列電機的派生產品，是隔爆型、IIB類、T4組別的防爆電氣設備，可用于除煤礦外的其他爆炸性氣體環境中。

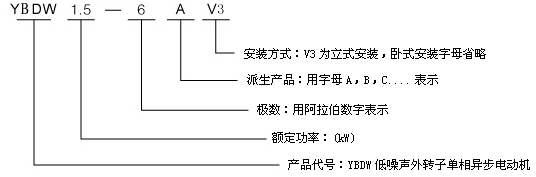

型號說明
使用環境條件
A：海拔不超過1000m。 B：環境溫度隨季節變化，但不超過40攝氏度。 C：相對濕度不大于90%(25℃時)
額定參數
額定電壓：380V 額定頻率：50Hz 工作方式：連續(S1) 絕緣等級：B級、F級 防護等級：IP44、IP54

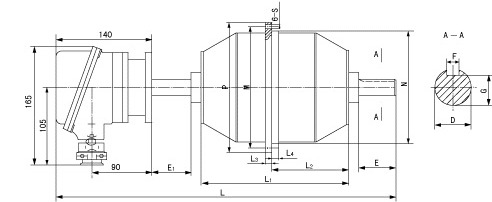

外形尺寸及安裝尺寸
|
型號 |
安裝尺寸 |
外形尺寸 | |||||||||||||||||||||
|
M |
N |
S |
D |
E |
E1 |
F |
G |
P |
L |
L1 |
L2 |
L3 |
L4 | ||||||||||
|
YBDW0.25-6 |
Φ177.5 |
|
M6
|
|
53
|
58 |
8
|
|
Φ190
|
472
|
216
|
110
|
10
|
10
| |||||||||
|
YBDW0.25-4 | |||||||||||||||||||||||
|
YBDW0.32-4 | |||||||||||||||||||||||
|
YBDW0.37-4 | |||||||||||||||||||||||
|
YBDW0.32-6 |
Φ177.5
|
|
M6
|
|
45 |
50
|
8
|
|
Φ190
|
472
|
231
|
117
|
10 |
10
| |||||||||
|
YBDW0.37-6 | |||||||||||||||||||||||
|
YBDW0.45-6 | |||||||||||||||||||||||
|
YBDW0.45-4 | |||||||||||||||||||||||
|
YBDW0.55-4 | |||||||||||||||||||||||
|
YBDW0.55-6 |
Φ177.5
|
|
M6
|
|
45
|
50
|
8 |
|
Φ190
|
485 |
246 |
125 |
10 |
10
| |||||||||
|
YBDW0.8-4A |
495 |
256 |
130 | ||||||||||||||||||||
|
YBDW1.1-4A |
521 |
281 |
143 | ||||||||||||||||||||

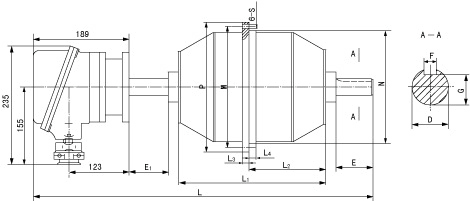

外形尺寸及安裝尺寸
|
型號 |
安裝尺寸 |
外形尺寸 | ||||||||||||||||||
|
M |
N |
S |
D |
E |
E1 |
F |
G |
P |
L |
L1 |
L2 |
L3 |
L4 | |||||||
|
YBDW0.8-6 |
Φ235 |
|
Φ12 |
|
50 |
60 |
8 |
24 |
Φ255 |
587 |
269 |
136.5 |
15 |
10 | ||||||
|
YBDW1.1-6 |
279 |
141.5 | ||||||||||||||||||
|
YBDW1.5-6 |
Φ250 |
|
Φ12 |
|
65 |
70 |
8 |
24 |
Φ280 |
297 |
272 |
139 |
15 |
10 | ||||||
|
YBDW1.8-6 |
56.5 |
63.5 |
287 |
146 | ||||||||||||||||
|
YBDW2.2-6 |
55 |
65 |
612 |
302 |
154 | |||||||||||||||
|
YBDW3.0-6 |
Φ275 |
|
Φ14 |
|
65 |
90 |
10 |
33 |
Φ300 |
670 |
324 |
165 |
15 |
10 | ||||||
|
YBDW4.0-6 |
65 |
74 |
694 |
364 |
185 | |||||||||||||||
|
YBDW5.5-6 |
Φ310 |
|
Φ14 |
|
75 |
100 |
12 |
37 |
Φ340 |
774 |
405 |
205 |
18 |
10 | ||||||
|
YBDW7.5-6 |
794 |
425 |
225 | |||||||||||||||||
|
YBDW0.8-4 |
Φ216 |
|
M8 |
|
55 |
65 |
8 |
24 |
Φ232 |
595 |
265 |
130 |
15 |
10 | ||||||
|
YBDW1.1-4 | ||||||||||||||||||||
|
YBDW1.5-4 |
65 |
625 |
295 |
151 | ||||||||||||||||
|
YBDW1.8-4 |
Φ230 |
|
Φ12 |
|
55 |
65 |
8 |
24 |
Φ250 |
640 |
310 |
158 |
15 |
10 | ||||||
|
YBDW2.2-4 |
55 |
65 |
660 |
330 |
168 | |||||||||||||||
|
YBDW3.0-4 |
65 |
695 |
365 |
186 | ||||||||||||||||
|
YBDW4.0-4 |
725 |
395 |
201 | |||||||||||||||||
技術數據
|
型號 |
額定功率
(kW) |
轉速
(r/min) |
電流
(A) |
效率
(%) |
功率因數
(cosΦ) |
最大轉矩/額定轉矩
Tm/TN |
堵轉轉矩/額定轉矩
Ts/TN |
噪聲
dB(A) |
|
YBDW0.25-6 |
0.25 |
920 |
1.04 |
63 |
0.56 |
2.0 |
1.8 |
47 |
|
YBDW0.32-6 |
0.32 |
900 |
1.29 |
63 |
0.60 |
2.0 |
1.8 |
47 |
|
YBDW0.37-6 |
0.37 |
900 |
1.33 |
64 |
0.66 |
2.0 |
1.8 |
47 |
|
YBDW0.45-6 |
0.45 |
900 |
1.48 |
68 |
0.68 |
2.0 |
1.8 |
47 |
|
YBDW0.55-6 |
0.55 |
900 |
1.78 |
69 |
0.68 |
2.0 |
1.8 |
47 |
|
YBDW0.8-6 |
0.8 |
920 |
2.55 |
70 |
0.68 |
2.0 |
1.8 |
47 |
|
YBDW1.1-6 |
1.1 |
920 |
3.3 |
72 |
0.70 |
2.0 |
1.8 |
47 |
|
YBDW1.5-6 |
1.5 |
920 |
4.2 |
75 |
0.73 |
2.0 |
1.8 |
50 |
|
YBDW1.8-6 |
1.8 |
920 |
4.8 |
77 |
0.74 |
2.0 |
1.8 |
50 |
|
YBDW2.2-6 |
2.2 |
920 |
5.6 |
79 |
0.75 |
2.0 |
1.8 |
50 |
|
YBDW3.0-6 |
3.0 |
920 |
7.6 |
80 |
0.75 |
2.0 |
2.0 |
54 |
|
YBDW4.0-6 |
4.0 |
920 |
9.9 |
82 |
0.75 |
2.0 |
2.0 |
54 |
|
YBDW5.5-6 |
5.5 |
950 |
13.3 |
84 |
0.75 |
2.0 |
2.0 |
54 |
|
YBDW7.5-6 |
7.5 |
950 |
17.7 |
86 |
0.75 |
2.0 |
2.0 |
54 |
|
YBDW0.25-4 |
0.25 |
1350 |
0.82 |
66 |
0.70 |
2.0 |
1.8 |
50 |
|
YBDW0.32-4 |
0.32 |
1320 |
1.05 |
66 |
0.73 |
2.0 |
1.8 |
50 |
|
YBDW0.37-4 |
0.37 |
1350 |
1.18 |
68 |
0.70 |
2.0 |
1.8 |
50 |
|
YBDW0.45-4 |
0.45 |
1350 |
1.36 |
70 |
0.72 |
2.0 |
1.8 |
50 |
|
YBDW0.55-4 |
0.55 |
1350 |
1.57 |
72 |
0.74 |
2.0 |
1.8 |
50 |
|
YBDW0.8-4A |
0.8 |
1350 |
2.28 |
70 |
0.76 |
2.0 |
1.8 |
50 |
|
YBDW0.8-4 |
0.8 |
1350 |
2.08 |
75 |
0.78 |
2.0 |
1.8 |
50 |
|
YBDW1.1-4A |
1.1 |
1350 |
2.94 |
75 |
0.76 |
2.0 |
1.8 |
50 |
|
YBDW1.1-4 |
1.1 |
1370 |
2.86 |
75 |
0.78 |
2.0 |
2.0 |
50 |
|
YBDW1.5-4 |
1.5 |
1400 |
3.79 |
77 |
0.78 |
2.0 |
2.0 |
54 |
|
YBDW1.8-4 |
1.8 |
1400 |
4.55 |
77 |
0.78 |
2.0 |
2.0 |
54 |
|
YBDW2.2-4 |
2.2 |
1400 |
5.42 |
78 |
0.79 |
2.0 |
2.0 |
54 |
|
YBDW3.0-4 |
3.0 |
1420 |
7.04 |
82 |
0.79 |
2.0 |
2.0 |
57 |
|
YBDW4.0-4 |
4.0 |
1420 |
9.27 |
83 |
0.79 |
2.0 |
2.0 |
57 |
