用途

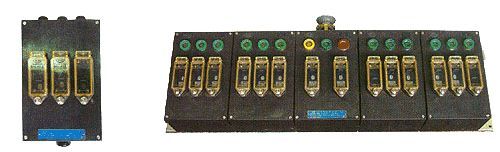

8159系列防爆照明（動力）配電箱（以下簡稱配電箱），適用于在正常運行時可能出現爆炸性氣體混合物為Ⅱc級T5、T6組及以下的室內或室外有遮蔽的場所，供交流50Hz，額定電壓至380V的電氣線路中，作為照明（動力）電路的配電之用。

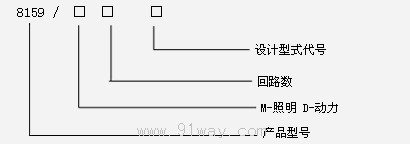

型號含義

配電箱保證在下列條件下可靠地工作
　a)海拔高度不超過2000m；
　b)周圍空氣溫度不高于+40℃，不低于-20℃；
　c)周圍空氣相對濕度不大于95%（+25℃時）；
　d)在正常運行時，可能出現爆炸性氣體混合物為ⅡC 級T5、T6組及以下的場所；
　e)在沒有雨雪侵襲的地方；
　f)能防止水及其它液體侵入的地方；
　g)無顯著搖動和沖擊振動的地方；
　h)污染等級為3級；
　i)安裝類別為Ⅲ類

8159系列工廠用防爆照明(動力)配電箱技術數據
配電箱的額定工作電壓：主電路380V及以下，分支電路220V（～380V）及以下；
配電箱的額定工作電流：1A、3A、6A、10A、16A、30A、40A1）、60A*
分支電路數：3、6、9、12等；
主電路的外部接入電纜為10m㎡及以下；
引入電纜的外徑為Ф9～Ф13.5、Ф13～Ф18、Ф18～Ф25；
配電箱和防護等級為IP54/65；
配電箱的防爆型式為復合型，其防爆標志為Ex edⅡ CT5或Ex edⅡ CT6。
注：1）無隔爆隔離器
　　* 在開發中
配電箱組成元件和其技術指標見表1

表1

8159系列工廠用防爆照明（動力）配電箱安裝使用和維護

1 配電箱在安裝前必須進行全面檢查，是否完好無損，功能正常。
2 引線裝置不引線時，必須用隨機的特殊螺母將橡膠密封圈、堵板、墊圈壓緊，達到密封要求。
3 開蓋前必須先切斷前級電源，在不帶電的情況下進行檢查和維修。
4 為確保配電箱的正常工作，非專業人員不準操作。
5 清潔外殼時，為防止產生靜電，請用清潔的濕布揩抹，并避免使用化學清洗劑。
