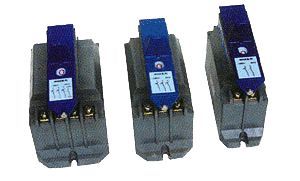

8058系列隔爆型小型斷路器產品詳細說明：

用途
8058供交流50Hz，電壓為380V及以下的電氣線路中作為配電電動機保護和隔離用。

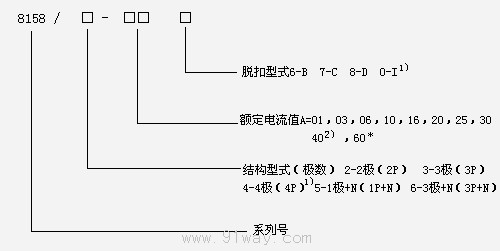

8058系列隔爆型小型斷路器型號含義



產品保證在下列條件下可靠地工作
a)海拔高度不超過2000m；
b)周圍空氣溫度不高于+40℃，不低于-20℃；
c)周圍空氣相對濕度不大于95%（+25℃時）；
d)在正常運行時，可能出現爆炸性氣體混合物Ⅱ C 級T5，T6組及以下的場所；
e)在沒有雨雪侵襲的地方；
f)能防止水及其它液體侵入的地方；
g)無顯著搖動和沖擊振動的地方；
h)污染等級為3級；
i)安裝類別為Ⅲ類；

8058系列隔爆型小型斷路器技術數據
工作制為8h工作制；
額定短路通斷能力為6KA；
隔爆斷路器的最大連接導線的截面積為10m㎡；
隔爆斷路器采用隔爆、膠封結構，防爆標志為Exd Ⅱ CT5，ExdⅡ CT6；
隔爆斷路器的約定發熱電流見表1；

表1 約定發熱電流

溫度組別T	T5	T6
電流A	20,25,30,401)	1,3,6,10,16

隔爆斷路器的額定工作電壓Ue見表2，額定頻率50Hz。

表2 額定工作電壓

U6	380V	220V
過載特性	B, C和D B,C and D	B和C B and C
極數	2P,3P,3P+N	1P+N,2P

隔爆斷路器的額定電流見表3
表3 額定電流

額定電流A	1,3,6,10,16	20,15,30,401)
溫度組別	T6	T5

注：1）為隔爆隔離器

隔爆斷路器在固定整定額定電流 16A 及以下的前提下，也能作為有限的電動機保護用，其通斷能力符合表4的規定。
表4 通斷能力

使用類別	通斷條件
AC-3	1C/1e	Ur/Ue	COS Ф
	8.0	1.05	0.45

隔爆斷路器的曖時脫扣器型式，脫扣電流范圍和脫扣時間見表5的規定。
表5 脫扣電流

曖時脫扣器的型式	脫扣電流值	脫扣時間
B	＞3In～5In	3In≥0.1s 5In<0.1s
C	＞5In～10In	5In≥0.1s 10In<0.1s
D	＞10In～20In	10In≥0.1s 20In<0.1s
