1401型雙向精密自準直儀產品詳細說明：

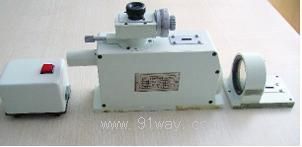

1401型雙向精密自準直儀

雙向精密自準直儀1401型
產品簡介：
雙向精密自準直儀1401型，采用光學自準直原理和二維測量結構，能對機床，儀器精密導軌和精密平板的運動直線度和平直度，同時做水平、垂直二維方向的角、線性值精密測量，工作效率優于目前單向同類儀器。
雙向精密自準直儀1401型，適用于各級計量單位、研究所、大專院校實驗室、工廠計量室，特別適用于車間加工和安裝調試現場。
1、儀器主體與平面反射鏡聯合使用，可測量工件平直度，平板的平面度。
2、與光學直角器、帶磁反射鏡聯合使用，可測量垂直導軌的平直度和垂直度。
3、與多面棱體聯合使用，可測量度盤的圓分度誤差。
4、取景器為本機選購部件，配合主機進行自準直測量，能使操作快捷簡便。
雙向精密自準直儀1401型

產品特點：
1401型雙向精密自準直儀具有原理合理，機構簡單，體積小，精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。工作室應清潔，無振動，電源為220V，50HZ交流電，室溫常溫。
雙向精密自準直儀1401型

1401型雙向精密自準直儀技術參數：
1、物鏡焦距；400mm
2、物鏡口徑；42mm
3、目鏡放大倍率：17.5倍
4、測微鼓輪分度值（每格相當于）：
角度值：1″
線性值：L/200μm （L為反射鏡機座的有效長度，mm）
5、測量范圍：1600格
6、分 辨 率：1″
7、示值精度：
當測微鼓輪旋轉不超過一周時 ±(0.5+0.01n)格
當測微鼓輪旋轉超過一周時 ±(1.5+0.0015n)格
8、最大測量距離：0-10m
9、儀器主體外形尺寸：254*57*157mm
