1、概述
1.1特點
LXZ系列磁電式智能流量計（以下簡稱流量計）是我公司采用最先進的磁電數字檢測技術研制開發的新型智能化流量儀表。流量計由流量傳感器和顯示儀（又叫表頭）兩部分組成，該系列流量計在設計上拾取了電磁流量計和渦街流量計兩種產品各自的優點于一體，并結合油田的實際情況，揚長避短，具有下列顯著特點：
不存在機械磨損 流量傳感器的構造堅固可靠，其表腔流道內不設置任何可動部件，也無襯里材料，能避免機械磨損，可大大地提高使用壽命。

LXZ系列磁電式智能流量計使用方便易拆卸 流量傳感器采用可拆卸式或插入式結構，能方便檢修和示值誤差周期檢定。

抗震動抗干擾 由于采用先進的磁電數字檢測技術，流量計的抗震動和抗干擾能力特別強，比普通渦街流量計提高了五至八倍。
微功耗 流量計的電路功耗僅為0.24mW，并采用了四節5號普通堿性干電池作為電源，能連續使用兩年以上時間。
耐高溫高壓 流量計上與介質直接接觸的零部件均采用了耐高溫材料，使得所測量的介質溫度可高達120℃（高溫型），并已形成系列化產品，公稱口徑DN20-300mm，公稱壓力PN1-42Mpa。
多功能 流量計能顯示總流量、瞬時流量、日流量或班流量、日期以及貯存2600個歷史日（班）流量數據以備查閱。另外，還可輸出脈沖信號或模擬信號、具備增設RS-485通訊接口。
性能穩定精度高 運用先進的測量原理和高可靠性的電路設計，以及采取了八段非線性流量誤差修正處理，使得儀表更具性能穩定、測量精度高、使用壽命長。
1.2 用途及適用范圍
主要用于油田高壓注水、摻水、泵站含油污水處理以及給排水管道內水流量的測量。它亦廣泛應用于化工、電力、醫藥、造紙與環保等行業以及城市供、排水工程上封閉管道中導電液體體積流量的測量。
但不適用于測量氣體、油品以及有機溶劑等不導電介質的流量。
1.3 型式
1.3.1 流量計按流量傳感器的結構形式可分為直角插入式、直通插入式、直通拆卸式和整體式。
1.3.2 流量計按安裝連接方式可分為法蘭連接式、接頭快裝式、焊接式和卡箍連接式。
1.3.3 流量計按使用環境條件要求可分為普通型和防爆型.

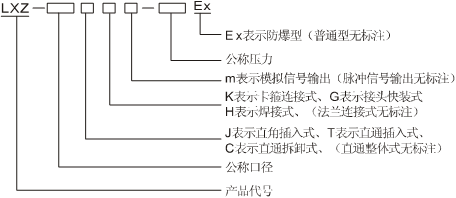

1.4 型號的編制與釋義



1.5使用條件
a) 環境溫度：-30℃~+80℃（普通型）， -20℃+40℃（防爆型）；
b) 環境相對濕度：≤95%；
c) 大氣壓：86kPa～106kPa。
d）適用介質溫度：-30℃～+80℃, -30℃～+120℃（可選擇）；
e) 介質電導率：≥5μs/cm；
f) 適用介質：水、污水、酸、堿液等單相流導電液體。（使用酸、堿液體在訂貨時應注明）
1.6安全
防爆型流量計按照GB3836.1和GB3836.2國家防爆電氣產品標準技術要求進行設計和制造，能確保在爆炸性氣體環境的危險場所安全使用，防爆標志為Exd II BT4。
2、工作原理
流量計是根據法拉第磁電感應與卡門渦街相結合的原理制造的，見圖1所示。在流量傳感器的內腔流道內設置一個與被測介質流向垂直的三角形柱體（旋渦發生體），并在其下游的外壁處設有磁鐵組件以及與其相對應的電極組件。這樣，就能在電極周圍形成了強磁場。當介質迎向流經旋渦發生體時，便會在其下游兩側交替地產生兩串規則的交錯排列的旋渦。由于這些旋渦的運動而切割了磁場磁力線，在介質流場中就產生了波形與旋渦頻率相同的感生電動勢，該電動勢由電極檢出為電信號。實踐證明，在一定的流速范圍內旋渦的產生頻率正比于流量。
從顯示儀（表頭）輸入電極的高頻振蕩信號受到旋渦頻率調制,調制后的高頻信號進入單片機進行運算與處理，準確檢出了流量信號，再進入單片機流量運算和功能處理。單片機上編有時間、日期程序，由大容量串行貯存器將每日的累積流量予以貯存，并記錄該日期，累積全部日流量就成為總流量。最后由液晶顯示屏顯示日期、總流量和瞬時流量。或者可通過日流量搜索鍵的操作，顯示某日期的日流量。

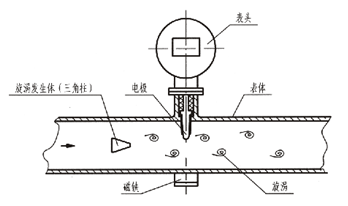

圖1 測量原理示意圖
3、 主要技術參數
a) 準確度等級：1級；
b) 工作電流：<80μA；
c) 工作電壓：DC3V±0.4V；
d) 測量范圍：雷諾數Re為8 000～7 000 000；
e) 量程比： 1︰20
f) 有源脈沖信號輸出（三線制）：
1） 外輸電路工作電壓：DC 5V～24V；： 2）信號幅度：低電平0V，高電平電平4V～23V
g) 無源脈沖信號輸出（二線制開關信號）：
1） 導通阻抗：≤100Ω； 2）關閉阻抗：>2MΩ；
h) 模擬信號輸出（三線制）：
1） 外輸電路工作電壓：DC 15V～24V； 2）輸出電流：4mA～20mA（負載阻抗：250Ω）；
i) 在0.7Qmax下壓力損失的阻力系數Cd: <2.4
4．結構圖與連接尺寸
4.1 直通拆卸法蘭連接式流量計和直通插入法蘭連接式流量計（見圖2、圖3和表2）

圖2 直通拆卸法蘭連接式流量計 圖3 直通插入法蘭連接式流量計

4.2 直角插入法蘭連接式流量計和直角插入焊接式流量計（見圖4、圖5和表3）

1. 表頭 2. 表體 3. 表芯子

圖4 直角插入法蘭連接式流量計 圖5 直角插入焊接式流量計

4.3 直通接頭快裝式流量計和直通整體卡箍式流量計（見圖6和圖7）

圖6 直通接頭快裝式流量計 圖7 直通整體卡箍式流量計
