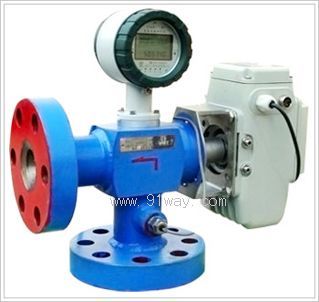

LGZK系列智能流量測控儀產品詳細說明：

LGZK系列智能流量測控儀, 俗稱自控電子水表（以下簡稱為測控儀），是本公司針對我國油田高壓注水的實際情況，結合吸收了國際先進技術，并依托本公司長期生產電子水表、高精度流量計等系列產品的雄厚基礎，通過技術嫁接，而精心研制成功的具有精確流量測量、智能化數據處理、瞬時流量任意設置和自動調節功能的高科技新產品。
該新產品的開發成功，徹底地改變了傳統的注水流量只能由人工調節的做法。傳統的人工調節流量不但費力耗時，而且會造成人為的差錯或數據不實。特別是夜間，油田那些無人看管的配水間，由于注水壓力波動大，會出現注水流量的嚴重失控，使得注水效果低下，直接影響到采收率。而使用上該測控儀，其卓越的產品性能，能真正地做到了按配注量均勻注水的工藝要求，可以說這是油田注水領域一場重大的技術革新，必將帶來顯著的經濟和社會效益。
該系列測控儀有一體式和分體式兩種類型，同一口徑有多種規格的流量測量范圍，以及在外供電方式上分為交流式和直流式，能盡量滿足用戶根據不同區塊的情況進行訂貨選型；在殼體結構上均采用“芯子可取”的可拆卸式設計，以方便用戶檢修和周期檢定；還有如電機的過載和過熱保護、抗震、抗干擾等一系列先進的電子和電氣技術的應用，使得產品更加完美、耐用。

2、主要功能與特點
顯示總流量、瞬時流量、日期、日流量；
瞬時流量的任意設置和自動調控；
儲存2年時間的日流量數據；
信號外輸（脈沖信號、電流信號、RS-485通訊接口）
流量的截止、調節和開度指示（開、閉閥）；
內置電源和外供電源組合，當失去外供電源時，其流量測量功能照常工作；
可拆卸式結構，方便檢修和周檢；
儀表示值誤差采用分段線性插補修正，修正精度高。

3、用途
測控儀主要用于油田高壓注水、注聚、摻水、摻稀油等工程壓力管道內體積流量的測量、瞬時流量的設置并自動調節以及流量的截止，同時也可用于其它工業管道內液體流量的測量和過程控制。

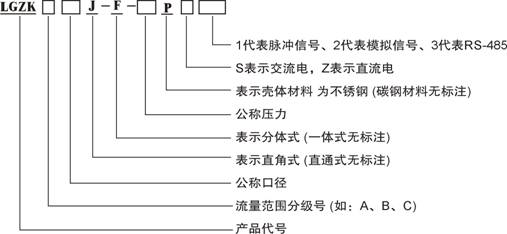

4、型號的編制與含義



5、主要技術指標
a) 公稱口徑：25～50mm；
b) 公稱壓力：10～32MPa；
c) 環境溫度：-30～80℃；
d) 環境相對濕度：≤85%；
e) 大氣壓：86～106kPa；
f) 適用介質：水、含油污水、稀油；
g) 介質溫度：0～90℃；
h) 壓力損失：＜0.2MPa
i) 防護等級：IP 65；
j) 供電電源：（可選擇） (1) 單相AC220±20V 50Hz； (2) DC24V。
k) 測量準確度等級（可選擇）：1.0、1.5級、2.0級；
l) 全開—關閥運行時間：30s；
m) 電機功率：50～120W；
n) 流量測量范圍與控制精度（見表1）。

公稱口徑mm	25			40		50
流量范圍分級號	A	B	C	A	B	A	B	C
上限流量m3/h	12	5	3	20	12	30	20	12
下限流量m3/h	0.48	0.2	0.12	0.8	0.48	1.2	0.8	0.48
瞬時流量控制精度(死區) m3/h	±0.1					±0.1
脈沖信號外輸流量系數n/m 3	10000
