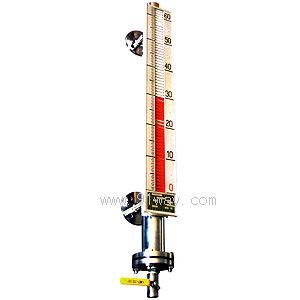

UHC型磁翻轉雙色液位計產品詳細說明：

詳細資料
（一）工作原理及用途：
UHC型磁翻轉雙色液位計是以磁性浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量儀表。
UHC型磁翻轉雙色液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液位等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性體作用，使色柱翻轉，白色表示無液，紅色表示為有液，以達到就地顯示液位的數值。
就地顯示的磁翻轉雙色液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象，維護量小，維修費用低等優點，且其指示功能無須另外供電，即使電力供應發生故障，液位觀測也不會受到影響，是理想的液位檢測儀表。
若配置UR型電阻液位傳感器，或UB型電阻—電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出4～20mA（或0～10mA）的標準信號，以配合記錄儀表，或工業控制計算機聯網。
為適應不同的工況環境，本廠的磁翻轉雙色液位計有側裝型、地罐頂裝型、保溫型（蒸汽保溫夾套、電保溫）、鍋爐專用型、防腐型（玻璃鋼、ABS、UPVC、鈦材）等九種形式的儀表，以滿足廣大用戶的需要。
　
(二) 技術參數
1、測量范圍：0-15000mm
在此范圍內按《HG/T 2742-1995磁性浮子式液位計技術條件》分為，500，800，1100，1400，1700，2000，2500，3000，3500，4000，4500，5000，5500，6000，7000，9000，12000mm17種，對非標液位罐的測量范圍由用戶自選。
2、測量精度：≤±5mm
3、介質壓力：1.0，1.6，2.5，4.0，6.4，10.0，16.0Mpa
4、介質溫度：-40℃-450℃
5、介質粘度：≤10-4 m2 /S
6、介質比重：≥0.55，≤4.0 g/ cm3
7、管體材質：1Cr18N9Ti，TA2（Ti鈦）
8、法 蘭：側法蘭DN20，DN25，底法蘭DN40，罐頂法蘭DN100，若用戶有特殊要求，請?jiān)谟嗀泦沃凶⒚鳌?
PN≤1.6MPa 按GB9119.4-88 平面板式平焊管法蘭制造
PN≤4.0MPa 按GB9119.10-88 凸面板式平焊管法蘭制造
PN≤5.0MPa 按GB9116.9-88 凸面帶頸平焊管法蘭制造
PN≤10.0MPa 按GB9116.10-88 凸面帶頸平焊管法蘭制造
PN≤15.0MPa 按GB911624-88 環連接面帶頸管法蘭制造
法蘭蓋按GB9123-88的規定，與法蘭相對應的形式配套。
9、頂裝式液位計，其介質工作壓力：1.6~2.5Mpa
10、蒸汽伴熱保溫夾套式液位計，其伴熱管法蘭為：DN15，PN1.6Mpa 伴熱蒸汽壓力為：≤0.6Mpa
11、電加熱保溫式液位計，其工作電壓為：AC，220V，50Hz 本產品出廠時，配備有防爆接線盒。
12、玻璃鋼防腐式液位計的材質，全部用玻璃鋼制造。
測量范圍：0~2000mm 工作壓力：≤0.6Mpa 工作溫度：-50℃~120℃
13、界面計式儀表要求兩種液體比重差＞0.2g/cm3
14、排污閥：（Q11f-15PC1/2″）內螺紋管式球閥
放氣孔：GZ1/2″ 管堵頭
　
(三) 分類
1、側裝式：
（1）UHC-C基本型磁翻轉雙色液位計
（2）UHC-C（簡易）型磁翻轉雙色液位計
（3）UHC-C-Y 型防爆電動遠傳式磁翻轉雙色液位計
（4）UHC-C-Y-A型節點式磁翻轉雙色液位計
（5）UHC-C-B 型蒸汽保溫夾套式磁翻轉雙色液位計
（6）UHC-C-B-Y 型蒸汽保溫防爆電動遠傳式磁翻轉雙色液位計
（7）UHC-C-D型電保溫式磁翻轉雙色液位計
（8）UHC-C-S型防霜式磁翻轉雙色液位計
（9）UHC-C-D-Y型防爆電保溫式磁翻轉雙色液位計
（10）UHC-C-F 型玻璃鋼防腐式磁翻轉雙色液位計
（11）UHC-C-F-A型ABS防腐式磁翻轉雙色液位計
（12）UHC-C-F-U 型UPVC防腐式磁翻轉雙色液位計
（13）UHC-C-F-T 型鈦材防腐式磁翻轉雙色液位計
（14）、UHC-C-F-C型襯套防腐式磁翻轉雙色液位計

2、頂裝式：
（1）UHC-D 型頂裝式磁翻轉雙色液位計
（2）UHC-D-Y 型頂裝防爆電動遠傳式磁翻轉雙色液位計
（3）UHC-D-F型頂裝防腐式磁翻轉雙色液位
