類別

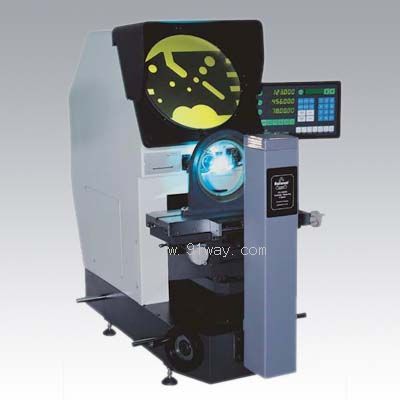

PDP-3020W

投影屏

直徑：Ø300mm

旋轉范圍：0~360º

數顯分辨率：1’或0.01º

物鏡

倍   率

工作距離

物方視埸

10X（必備）

77.7

φ30

20X（選購）

44.3

φ15

50X（選購）

38.4

φ6

100X(選購)

25.3

φ3

工作臺

工作臺尺寸:400*150mm

測量范圍:X=200,Z=100;調焦范圍:Y=75(調焦)

X、Z軸數顯分辨率：0.001,坐標示值誤差≤(4+l/25)μm

2D數據處理系統

DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、 線、距離，角度檢測

儀器照明

透射24V 150W,反射24V 150W(帶照明 光纖)

儀器電源

110V/220V,50/60Hz，400W

儀器尺寸

長*寬*高：1090*830*1010

儀器重量

160kg

選購件

微型打印機、光學尋邊器、M2D軟體 等，詳情請查閱投影儀附件明細
