產品名稱： | CS040G系列霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 奇霍 | |||||
| 產品產地： | 江蘇 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
|
型號 |
CS010G |
CS020G |
CS030G |
CS040G |
|
|
IPN |
原邊額定輸入電流 |
10 |
20 |
30 |
40 |
A |
|
IP |
原邊電流測量范圍 |
0～±20 |
0～±40 |
0～±60 |
0～±80 |
A |
|
VOUT |
副邊額定輸出電壓 |
1±1% |
V | |||
|
VC |
電源電壓 |
±12～±15(±5%) |
V | |||
|
IC |
電流消耗 |
VC=±15V <20 |
mA | |||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2 .5KV有效值/50Hz/1分鐘 |
| |||
|
εL |
線性度 |
<1 |
%FS | |||
|
V0 |
零點失調電壓 |
TA =25℃ <±30 |
mV | |||
|
VOM |
磁失調電壓 |
IPN→0 <±20 |
mV | |||
|
VOT |
失調電壓溫漂 |
IPN=0 TA =-25～+70℃ <±1 |
mV/℃ | |||
|
Tr |
響應時間 |
≤3 |
μs | |||
|
f |
頻帶寬度(-3dB) |
DC～20 |
kHz | |||
|
TA |
工作環境溫度 |
-25～+70 |
℃ | |||
|
TS |
貯存環境溫度 |
-40～+85 |
℃ | |||
|
RL |
負載電阻 |
≥10K |
Ω | |||
|
|
標準 |
Q/3201CHGL02-2007 |
| |||

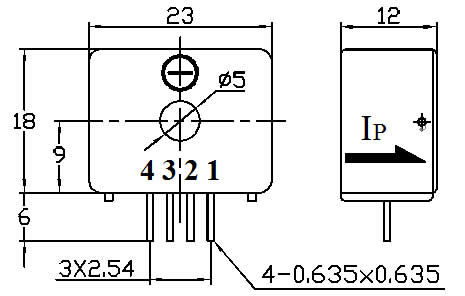

外形尺寸（mm） 輸入電流--輸出電壓
CS040G系列霍爾電流傳感器
