您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → A-CS300E系列霍爾交流電流傳感器

產品名稱：

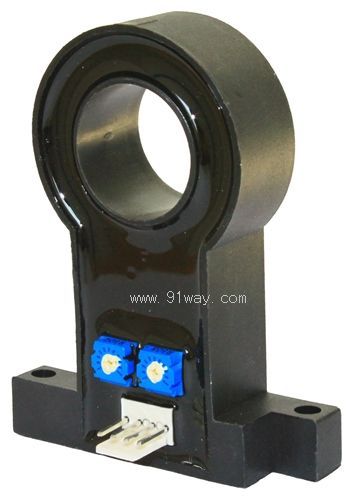

A-CS300E系列霍爾交流電流傳感器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電流傳感器

參考價格：

廠價直銷

產品品牌：

奇霍

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

A-CS300E系列霍爾交流電流傳感器產品詳細說明：

A-CS300E系列霍爾交流電流傳感器電參數

	型號		A-CS030E	A-CS050E	A-CS100E	A-CS150E	A-CS200E	A-CS300E
IPN	原邊額定輸入電流		30( AC)	50(AC)	100(AC)	150(AC)	200(AC)	300(AC)	A(rms)
IP	原邊電流測量范圍		0～60(AC)	0～100(AC)	0～200(AC)	0～300(AC)	0～400(AC)	0～600(AC)	A(rms)
VOUT	副邊額定輸出電壓		4±1%（DC）						V
VC	電源電壓		±12～±15（±5%）						V
IC	電流消耗		VC=±15V<20						mA
Vd	絕緣電壓		在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL	線性度		<±1						%FS
V0	零點失調電壓		TA =25℃ <±20						mV
VOT	失調電壓漂移		IP=0 TA =-25～+85℃ <±1						mV/℃
Tr	響應時間		≤20						ms
f	響應頻率		20Hz～20kHz
TA		工作環境溫度	-25～+85						℃
TS		貯存環境溫度	-40～+100						℃
RL		負載電阻	≥10K						Ω
		標準	Q/3201CHGL02-2007

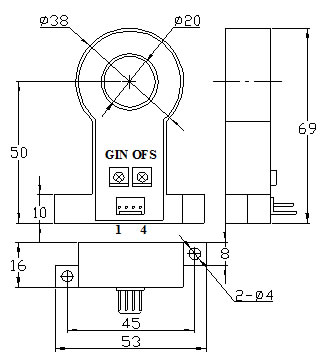

A-CS300E系列霍爾交流電流傳感器外形尺寸

引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

使用說明
1、錯誤的接線可能導致傳感器損壞。當被測電流從傳感器穿過，即可在輸出端測得相應的電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。

A-CS300E系列霍爾交流電流傳感器（示意圖）
