產品名稱： | CS600N系列霍爾電流傳感器 | ||||

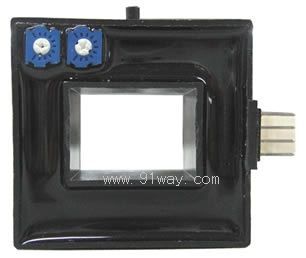

| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
|
型號 |
CS050N |
CS100N |
CS200N |
CS300N |
CS400N |
CS500N |
CS600N |
|
|
IPN |
原邊額定輸入電流 |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
A |
|
IP |
原邊電流測量范圍 |
0~±100 |
0~±200 |
0~±400 |
0~±600 |
0~±800 |
0~±900 |
0~±900 |
A |
|
VOUT |
副邊額定輸出電壓 |
4±1% |
V | ||||||
|
VC |
電源電壓 |
±12～±15(±5%) |
V | ||||||
|
IC |
電流消耗 |
VC =±15V <20 |
mA | ||||||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
| ||||||
|
εL |
線性度 |
<1 |
%FS | ||||||
|
V0 |
零點失調電壓 |
TA =25℃ <±25 |
mV | ||||||
|
VOM |
磁失調電壓 |
IPN→0 <±20 |
mV | ||||||
|
VOT |
失調電壓溫漂 |
IP=0 TA =-25～+85℃ <±1 |
mV/℃ | ||||||
|
Tr |
響應時間 |
≤5 |
μs | ||||||
|
f |
頻帶寬度(-3dB) |
DC～20 |
kHz | ||||||
|
TA |
工作環境溫度 |
-25～+85 |
℃ | ||||||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | ||||||
|
RL |
負載電阻 |
≥10K |
Ω | ||||||
|
|
標準 |
Q/3201CHGL02-2007 |
| ||||||

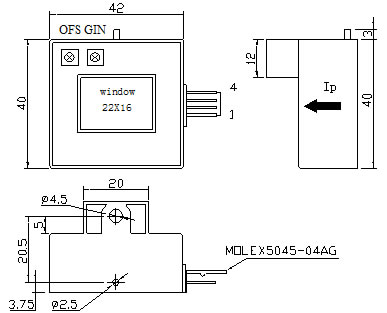

外形尺寸（mm）
引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節
