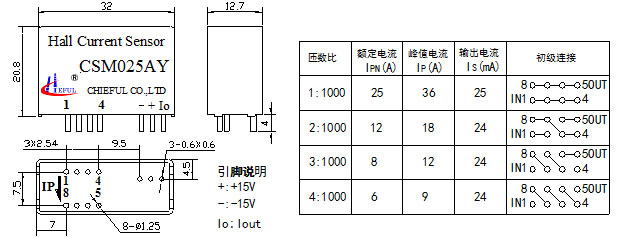

型號

CSM025AY

IPN

原邊額定輸入電流

25

A

IP

原邊電流測量范圍

0～±36

A

ISN

副邊額定輸出電流

25

mA

KN

匝數比

1-2-3-4：1000

RM

測量電阻(VC=±15V)

IP =±25A時 54-360

IP =±36A時 68-190

Ω

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VC=±15V 10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL

線性度

<0.2

%FS

X

精度

TA =25℃ VC=±15V ±0.7

%

I0

零點失調電流

TA =25℃ <±0.15

mA

IOM

磁失調電流

IP→0 <±0.15

mA

IOT

失調電流溫漂

IP=0 TA =-25～+70℃ <±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-1dB)

DC～100

kHz

TA

工作環境溫度

-25～+70

℃

TS

貯存環境溫度

-40～+100

℃

RP

原邊線圈內阻

TA =25℃ ≤1.25

mΩ

RS

副邊線圈內阻

TA =70℃ 40

Ω

RIS

隔離內阻

TA =25℃ ≥1500

MΩ

標準

Q/3201CHGL02-2007
