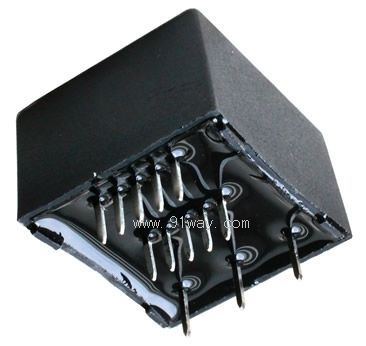

產品名稱： | CSM025A型霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
|
型號 |
CSM025A |
| |
|
IPN |
原邊額定輸入電流 |
25 |
A | |
|
IP |
原邊電流測量范圍 |
0～±50 |
A | |
|
ISN |
副邊額定輸出電流 |
25 |
mA | |
|
KN |
匝數比 |
1-2-3-4-5：1000 |
| |
|
RM |
測量電阻(VC=±15V) |
IP=±25A時 100-460 |
IP=±36A時 100-304 |
Ω |
|
VC |
電源電壓 |
±15(±5%) |
V | |
|
IC |
電流消耗 |
VC=±15V 10+Is |
mA | |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
| |
|
εL |
線性度 |
<0.2 |
%FS | |
|
XG |
精度 |
TA =25℃ VC=±15V ±0.7 |
% | |
|
I0 |
零點失調電流 |
TA =25℃ <±0.15 |
mA | |
|
IOM |
磁失調電流 |
IP→0 <±0.15 |
mA | |
|
IOT |
失調電流溫漂 |
IP=0 TA =-25～+85℃ <±0.5 |
mA | |
|
Tr |
響應時間 |
<1 |
μs | |
|
f |
頻帶寬度(-1dB) |
DC～100 |
kHz | |
|
TA |
工作環境溫度 |
-25～+85 |
℃ | |
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | |
|
RS |
副邊線圈內阻 |
TA =70℃ 50 |
Ω | |
|
|
標準 |
Q/3201CHGL02-2007 |
| |

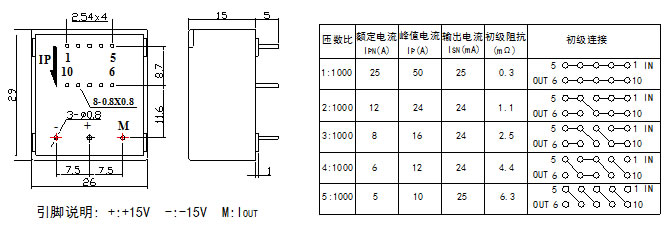

外形尺寸（mm） 原邊接線圖
