產品名稱： | CSM300B系列霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 奇霍 | |||||
| 產品產地： | 江蘇 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
型號 |
CSM025B |
CSM050B |
CSM100B |
CSM200B |
CSM300B |
||||||
|
IPN |
原邊額定輸入電流 |
25 |
50 |
100 |
200 |
300 |
A | ||||
|
IP |
原邊電流測量范圍 |
0～±50 |
0～±75 |
0～±150 |
0～±300 |
0～±400 |
A | ||||
|
ISN |
副邊額定輸出電流 |
25 |
50 |
50 |
100 |
100 |
mA | ||||
|
KN |
匝數比 |
1:1000 |
1:1000 |
1:2000 |
1:2000 |
1:3000 |
|||||
|
RM |
測量電阻( VC=±15V/ IPN) |
0~500 |
0~245 |
0~203 |
0~75 |
0~52 |
Ω | ||||
|
( VC=±15V/ IP) |
0~245 |
0~118 |
0~75 |
0~33 |
0~20 |
Ω | |||||
|
VC |
電源電壓 |
±15～±18(±5%) |
V | ||||||||
|
IC |
電流消耗 |
VC=±15V 10+Is |
mA | ||||||||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
|||||||||
|
εL |
線性度 |
<0.2 |
%FS | ||||||||
|
X |
精度 |
TA =25℃ ±0.7 |
% | ||||||||
|
I0 |
零點失調電流 |
TA =25℃ <±0.30 |
mA | ||||||||
|
IOM |
磁失調電流 |
IP→0 <±0.30 |
mA | ||||||||
|
IOT |
失調電流溫漂 |
IP=0 TA =-25～+85℃ <±0.5 |
mA | ||||||||
|
Tr |
響應時間 |
<1 |
μs | ||||||||
|
f |
頻帶寬度(-3dB) |
DC～100 |
KHz | ||||||||
|
TA |
工作環境溫度 |
-25～+85 |
℃ | ||||||||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | ||||||||
|
RS |
副邊線圈內阻(TA=25℃) |
10 |
10 |
42 |
42 |
75 |
Ω | ||||
|
標準 |
Q/3201CHGL02-2007 |
||||||||||

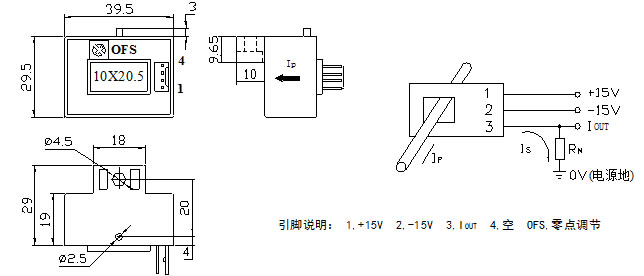

外形尺寸(mm)及外部接線圖
CSM300B系列霍爾電流傳感器
