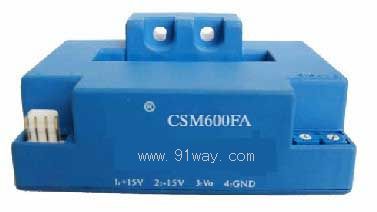

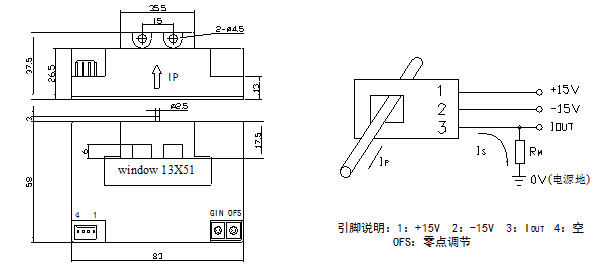

型號

CSM200FA

CSM300FA

CSM400FA

CSM500FA

CSM600FA

IPN

原邊額定輸入電流

200

300

400

500

600

A

IP

原邊電流測量范圍

0～±300

0～±450

0～±600

0～±750

0～±800

A

ISN

副邊額定輸出有效值電流

100±0.5%

mA

KN

匝數比

1：2000

1：3000

1：4000

1：5000

1：6000

RM

測量電阻 (VC=±15V/ IPN)

0~88

0~76

0~63

0~46

0~32

Ω

(VC=±15V/ IP)

0~50

0~38

0~25

0~8

0~4

Ω

(VC=±18V/ IPN)

0~117

0~105

0~92

0~75

0~61

Ω

(VC=±18V/ IP)

0~69

0~57

0~44

0~27

0~24

Ω

VC

電源電壓

±15～18(±5%)

V

IC

電流消耗

VC=±15V 20+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間5KV有效值/50Hz/1分鐘

εL

線性度

<0.1

%FS

X

精度

TA =25℃ VC=±15V ±0.7

%

I0

零點失調電流

TA =25℃ <±0.30

mA

IOM

磁失調電流

IP→0 <±0.20

mA

IOT

失調電流溫漂

IP=0 TA = -25～+85℃ <±0.5

mA

Tr

響應時間

< 1

μs

f

頻帶寬度(-3dB)

DC～100

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻(TA =25℃)

19

31

44

61

75

Ω

標準

Q/3201CHGL02-2007
