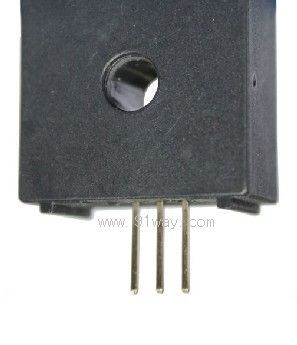

| 產品名稱: | CSM040GT系列霍爾電流傳感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
型號 |
CSM010GT |
CSM020GT |
CSM025GT |
CSM040GT |
||
|
IPN |
原邊額定輸入電流 |
10 |
20 |
25 |
40 |
A |
|
IP |
原邊電流測量范圍 |
0~±20 |
0~±40 |
0~±50 |
0~±80 |
A |
|
RM |
取樣電阻 |
100±0.5% |
50±0.5% |
50±0.5% |
50±0.5% |
Ω |
|
VSN |
副邊額定輸出電壓 |
0.625±0.5% |
0.625±0.5% |
0.625±0.5% |
0.625±0.5% |
V |
|
KN |
匝數比 |
1:1000 |
1:1000 |
1:1000 |
1:1600 |
|
|
VC |
電源電壓 |
+5(±5%) |
V | |||
|
IC |
電流消耗 |
IP=0 20 |
mA | |||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
||||
|
εL |
線性度 |
<0.1 |
%FS | |||
|
X |
精度 |
TA =25℃ ±0.7 |
% | |||
|
V0 |
零點失調電壓 |
IP=0 TA =25℃ 2.5±1% |
V | |||
|
VOT |
失調電壓溫漂 |
IP=0 TA=-25~+85℃ <±0.5 |
mV/℃ | |||
|
TR |
響應時間 |
<500 |
ns | |||
|
di/dt |
跟隨精度 |
>50 |
A/us | |||
|
f |
頻帶寬度(-1dB) |
DC~200 |
kHz | |||
|
TA |
工作環境溫度 |
-25~+85 |
℃ | |||
|
TS |
貯存環境溫度 |
-40~+100 |
℃ | |||
|
標準 |
Q/3201CHGL02-2007 |
|||||

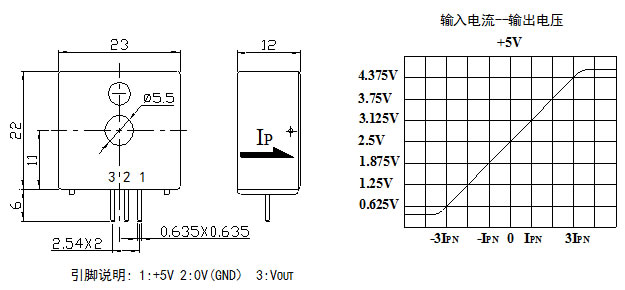

外形尺寸(mm)
