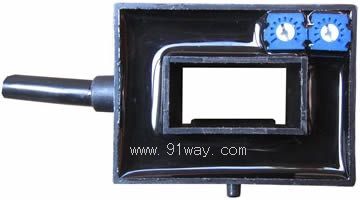

CS600BT3型霍爾電流傳感器產品詳細說明：

應用霍爾效應開環原理的CS600BT3型霍爾電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

CS600BT3型霍爾電流傳感器電參數

	型號	CS0100BT3	CS200BT3	CS300BT3	CS400BT3	CS500BT3	CS600BT3
IPN	原邊額定輸入電流	100	200	300	400	500	600	A
IP	原邊電流測量范圍	0～±100	0～±200	0～±300	0～±400	0～±500	0～±600	A
VSN	副邊額定輸出電壓	2±1%						V
Vref	基準電壓	3±2%						V
VC	電源電壓	+12(±5%)						V
IC	電流消耗	20						mA
Vd	絕緣電壓	在原邊與副邊電路之間3KV有效值/50Hz/1分鐘
εL	線性度	±1						%FS
V0	零點電失調電壓	TA=25℃ <±10						mV
VOM	零點磁失調電壓	IPN→0 <±10						mV
VOT	失調電壓溫漂	IPN=0 TA =25～85℃ <±1.5			IPN=0 TA =-25～25℃ <±1			mV/℃
VST	增益電壓溫漂	IPN TA =25～85℃ <±1.5			IPN TA =-25～25℃ <±1			mV/℃
Tr	響應時間	≤3						μs
f	頻帶寬度(-3dB)	DC～50						kHz
di/dt	跟隨精度	>50						A/us
TA	工作環境溫度	-25～+85						℃
TS	貯存環境溫度	-40～+100						℃
RL	負載電阻	≥10K						Ω
m	重量	約75						g

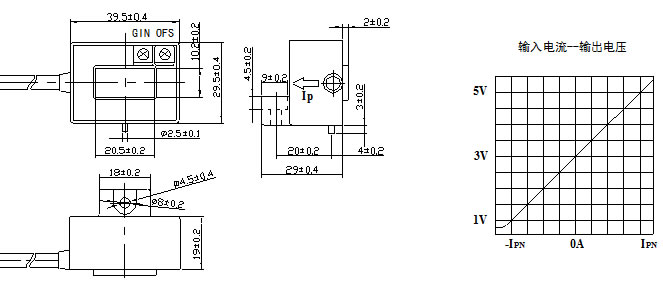

外形尺寸

引腳說明：
1、 紅線 Vcc +12V 2、 黑線 0V 電源地 3、 棕線 Vout 輸出 4 、橙線 Vref 3V基準電壓 OFS、零點調節 GIN 增益調節

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
