AC-16系列防爆插銷(ⅡB ⅡC)產品詳細說明：

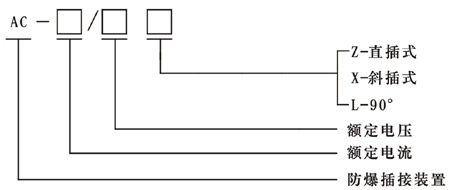

型號含義


適用范圍
海拔高度不超過2000m
周圍環境溫度不超過+40℃,不低于-20℃
周圍環境的相對濕度不大于95%(相當于+25℃)
適用于ⅡA、ⅡB類T1～T4組爆炸性氣體混合物（1區和2區）場所
具有輕微腐蝕環境，但不含有嚴重破壞金屬和絕緣的氣體存在
能防止水合液體浸入的地方

AC-16系列防爆插銷(ⅡB ⅡC)特點
適用于額定電壓380V以下，額定電流6-16A的線路中，作為連接手持工具及照明燈電源，鑄鋁合金外殼，表面噴塑。插座上帶有分、合防護蓋，嚴禁帶電開蓋標志。插頭的接地觸頭比主觸頭長，使主觸頭未接通前先將地線接通，在拔脫插頭時，最后分?jǐn)嘟拥鼐�，以保證安全，插銷與開關制成連鎖結構，當插頭插入后，插頭上的轉套向右旋轉至一定角度，插座內的即閉合，同時插銷不能拔脫。反之，將轉套向左旋轉一定角度，則開關分?jǐn)啵�然后才能拔掉插頭，插座上設有防護蓋，在插頭拔脫后，防護蓋將插座遮蔽，以免外物侵入，鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭。

AC-16系列防爆插銷(ⅡB ⅡC)主要技術參數

型號	電流（A）	電壓（V）	極數	防爆標志	防護等級	電纜外徑	進線口螺紋(G")
AC-16	16	220/380	1P+N 3P+N 3P+N+PE	Exd(e)ⅡBT4 Exd(e)ⅡCT4	IP54	φ12	3/4"

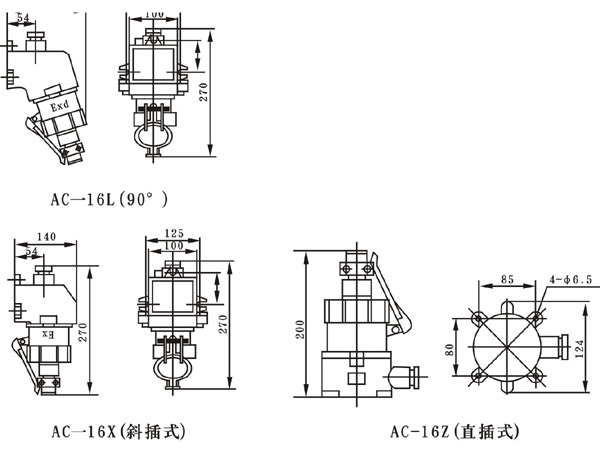

外形安裝尺寸
