BCJ8575-32系列防爆防腐插接裝置產品詳細說明：

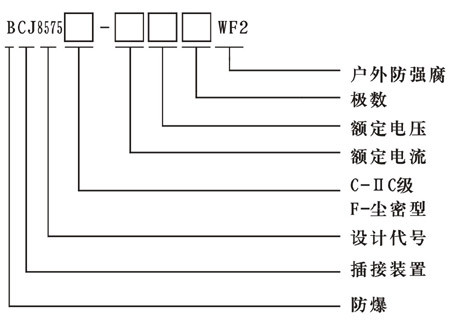

型號含義

防爆插接裝置由插座和插頭兩部分組成。插座主要由外殼、隔爆型插座、電纜引入裝置等組成，插頭由外殼、隔爆型插桿、插桿支架、接線板及電纜引線裝置等組成。上述外殼均勻增安型外殼，采用玻璃纖維增強不飽和聚脂樹脂壓制而成，具有外形美觀，耐腐蝕，抗靜電，耐沖擊及熱穩定性好的優良性能。所有的緊固件都采用不銹鋼螺釘。保護接地PE極比其它極粗，所處位置隨電壓而變，因此不同電壓的插座與插頭不能相互插錯。電纜布線。

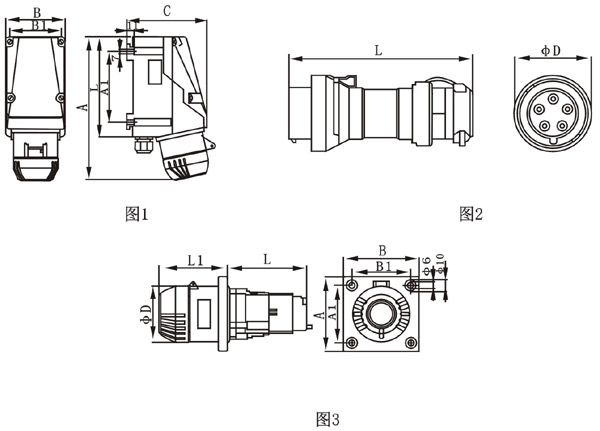

插接裝置的外形及安裝尺寸后圖1-圖4、表1-表4

壁式插座 表1
額定電流	極數	B	B1	C	A	A1	L
32A	3P+	120	110	166	285	170	205
	3P+N+	120	110	168	293	170	205

插頭 表2
額定電流	極數	φD	L
32A	3P+	120	205
	3P+N+	120	205

面板式插座 表3
額定電流	極數	φD	A	A1	B	B1	L	L1
32A	3P+	95	86	69.5	86	69.5	142	85
	3P+N+	100	86	69.5	86	69.5	142	91

安裝
安裝應由經專業培訓電工進行
插接裝置在安裝前，必須檢查是否有損傷現象

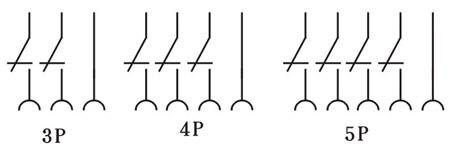

插座連接于電源側，插頭連接于用電設備偶。接線見下圖：
