您的位置：您的位置：首頁 → 高壓電器 → 高壓隔離開關 → 戶外隔離開關 → GW7A系列戶外高壓隔離開關

產品名稱：

GW7A系列戶外高壓隔離開關

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶外隔離開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

GW7A系列戶外高壓隔離開關產品詳細說明：

GW7A系列隔離開關為三柱式水平雙斷口結構的三相交流50Hz的戶外高壓電器。供高壓線路在無載流情況下進行切換以及對被檢修的高壓母線、斷路器等電器與帶電壓線路進行電氣隔離之用。

GW7A系列戶外高壓隔離開關用CJ6-XG型電動機機構操作，附裝的I型接地開關用CS17-G型手力操動機構進行操作，II型接地開關用CS9-G型手力操動機構操作。GW7A-500D 型的接地開關(II型)用CJ6-XG電動機構或CS9-G手力機構操作。CS17-G手力機構操作。145、220KV為三相聯動；330、500KV為單相操作，配用電動機構時節，通過匯控箱可以實現三相電氣聯動。

GW7A系列戶外高壓隔離開關可一側或兩側附裝接地開關。開關本體設有機械聯鎖裝置，能確保隔離開關和接地開關兩者操作順序的正確性。GW7A-220D(W)在荷蘭KEMA通過三相動熱穩定試驗。

序號	項目參數
1	額定電壓 kV					220
2	最高工作電壓 kV					252
3	額定電流 A					630	1000 1250	1600 2000 2500	3150
4	額定熱穩定電流(有效值) kA					20	31.5	40/40/50	50
5	額定熱穩定時間 S					3	3	3	3
6	額定動穩定電流(峰值) kA					50	80	100/100/125	125
7	1min工頻而壓(有效值)kV			對地		395(460)		460
				斷口		460(530)		530
8	雷電沖擊耐壓(峰值)kV			對地		950(1050)		1050
				斷口		1050(1200)		1200
9	額定接線端機械負荷 N					1000或1500		3000
10	開斷電容電流 A					0.6		0.5
11	電動分合閘時間 S					6±1		6.4±1
12	爬電距離 mm				普通	3740		3740
					防污	5500		5360
13	接地開關	動穩定電流(峰值)KA			Ⅰ型	23	23	23
					Ⅱ型	50	80	100/125	125
		熱穩定電流(有效值)KA			Ⅰ型	10(1S)	10(1S)	10(1S)
					Ⅱ型	20(3S)	31.5(3S)	40/50(3S)	50(3S)
14	配用機構	隔離開關				CJ₂-G或CS17-G	CJ₂-G	CJ₂-XG CJ₂-GIV	CJ₂-GⅡ
		接地開關			Ⅰ型	CS17—G或CS17—Ⅱ
					Ⅱ型	CS₉—G			CS₉—G
15	重量kg		不接地			560	585	620	1500
			單接地			650	675	710	1570
			雙接地			700	725	760	1640

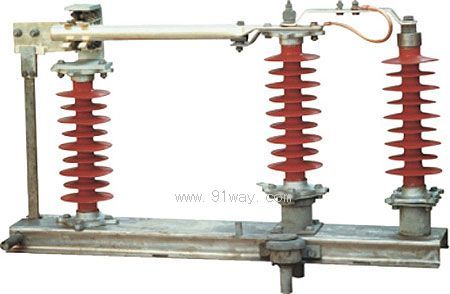

GW7A系列戶外高壓隔離開關（示意圖）
