| 產品名稱: | JDQX-35系列SF6氣體絕緣電壓互感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 35KV電壓互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
JDQX-35系列電壓互感器為三繞組、相對地戶外式六氟化硫單相電壓互感器,供帶有自動切除對地故障裝置的中性點非有效接地系統作電壓、電能測量及繼電保護用。
JDQX-35系列SF6氣體絕緣電壓互感器使用條件
1、環境溫度:最高溫度:+40℃ 最低溫度:-30℃
2、海拔:不超過1000米
3、地震設防烈度:8度。
4、風速:小于35m/s。
5、大氣條件:
JDQX-35:I級輕污穢
JDQX-35W1:Ⅱ級污穢
JDQX-35W2:Ⅲ級重污穢
JDQX-35W3:Ⅳ級特重污穢
6、安裝場所:戶外。
主要規格和技術參數
1、額定電壓比: KV
2、系統最高電壓:40.5KV
3、額定頻率:50HZ
4、六氟化硫氣體額定運行壓力:0.4Mpa(20℃),六氟化硫氣體最低運行壓力:0.35Mpa(20℃)。

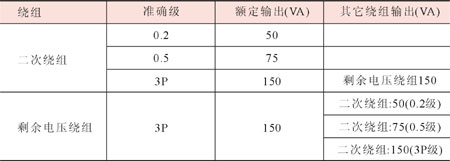

5、準確級及額定輸出見下表,準確級及誤差限值按照GB1207-1997《電壓互感器》的規定
注:1、負荷功率因數為0.8(滯后)
2、表中的準確級和額定輸出,可以按表中的數據有不同的組合,具體數據見產品銘牌。

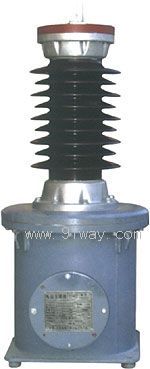

JDQX-35系列SF6氣體絕緣電壓互感器
