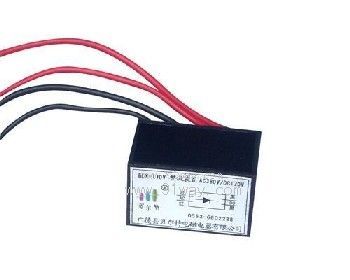

BL系列整流裝置產品詳細說明：

用途
BL(K)系列整流裝置主要為YEJ系列電磁制動三相異步電動機配套，將交流電經整流裝置半波整流成直流電，為制動器提供直流電源。該裝置具有輸入、輸出保護電路，適用于電感器件的高頻次工作。本裝置屬密封型，適用于YEJ電機標準規定的工作環境，可直接安裝在電動機的接線盒中。本裝置也可以使用于類同以上條件的直流供電及控制電路中。 整流器電源輸入端接線不允許帶變頻器工作。否則會影響制動器的正常吸合，嚴重時甚至燒毀制制動器和電機。

基本參數

型號	輸入電壓V(Ac)	輸出電壓V(Dc)	整流電路	輸入保護	輸出保護
BL(K)—99V	220	99	半波	RT	RT
BL(K)—170V	380	170	半波	RT	RT

RT為壓敏電阻

整流器分類
1、BL系列整流器是普通整流器。在整流器的交流側控制開關時，磁場衰減慢，因?yàn)殡姍C(jī)減速時產生的發電電壓被追加到電機的接線端上，延遲響應的時間非常長。在整流器的直流側控制開關時，磁場的能量被整流器吸收，因此延遲響應的時間比交流側開關時快。
2、BLK 系列整流器是快制動整流器。在整流器的交流側控制開關時，即可實現制動器快速響應。

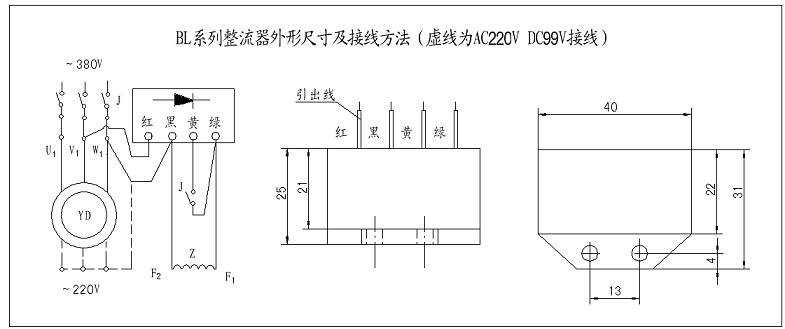

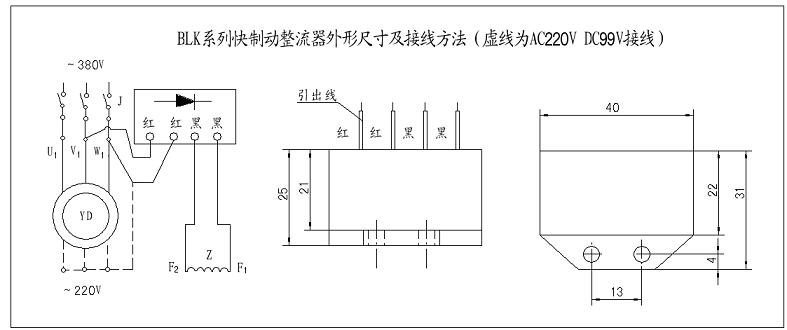

外形及接線

BL系列整流器需配合快制動時，將“黃、綠”兩線接到接觸器的常開點上，當制動電機允許以較慢的速度制動時，可將“黃、綠” 兩線直接短接。
