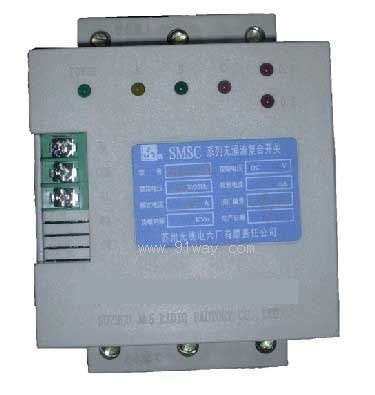

SMSC無浪涌調節器產品詳細說明：

一．概述
SMSC無浪涌調節器（又名：復合開關）用于電網無功補償、電容投切，采用先進的微電腦控制技術，使可控硅在零電壓時接通、零電流時分?jǐn)啵�并以觸點元件承載電流，既能保證電容器投切無浪涌，又能使損耗降至最低。可與靜態、動態無功補償控制器連接，響應時間≤20ms，控制器投切延時時間建議設置為1秒。

二．型號


三．SMSC無浪涌調節器主要技術參數：

規格	SMSC－400/40	SMSC－400/60	SMSC/D－240/40	SMSC/D－240/60
額定電壓	400V		240V
額定電流	40A(20Kvar)	60A(40Kvar)	40A(20Kvar)	60A(40Kvar)
過壓保護	460V		260V（相電壓）
欠壓保護	300V		170V（相電壓）
控制方式	共補		分補
控制電壓	12V±20%
控制電流	≤30mA
外形尺寸	150×115×105mm
安裝尺寸	130×100mm

四．使用條件
海拔高度：不超過2000米
環境溫度：不超過－20～+70℃
空氣濕度：40℃時不超過90％
周圍環境：無腐蝕性氣體。無導電塵埃，無易爆易燃的介質存在
電壓波動范圍：額定電壓±20％

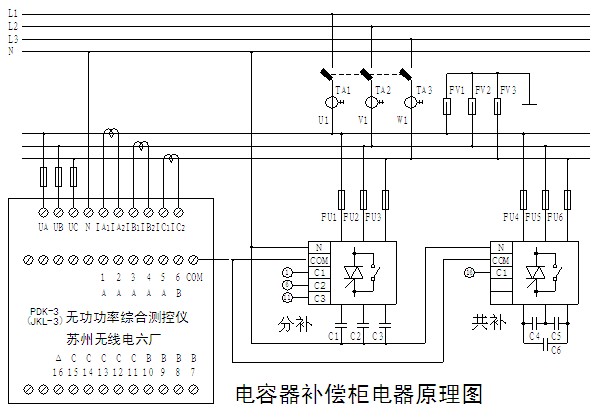

五．SMSC無浪涌調節器接線方法

注：與靜態補償控制器連接時，控制器COM與調節器COM間須串接＋12V電源（調節器接＋）。
