JSZV-6.10R,JSZVR-6.10W型電壓互感器采用環氧樹脂澆注全封閉結構

JSZV一6， 10R型是由兩臺全絕緣電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V　220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR一10W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體，一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器，亦可兩臺單獨使用，互不影響。熔斷器裝在一次端子內部，更換時，在停電情況下，不用拆除一次外部接線，非常方便，快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源，電源容量為1100VA。

1、配用熔斷器為XPNP1一10型0.2A

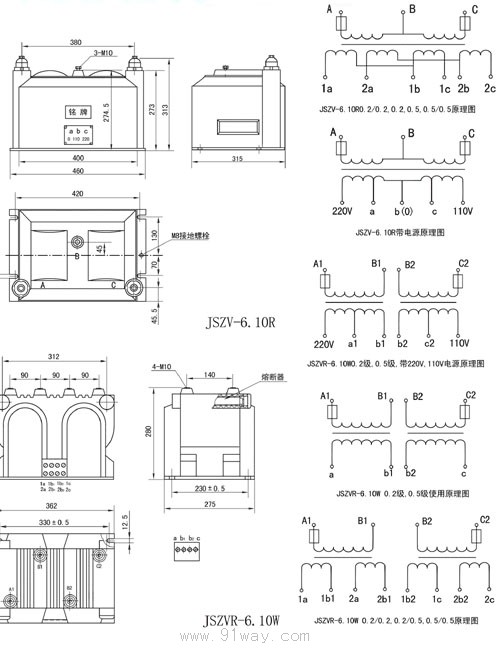

2、根據要求也可做成0.2/0.2;0.5/0.5;0.2/0.5(如接線圖所示)

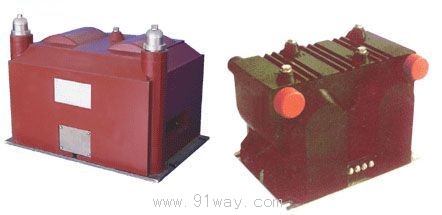

JSZV-6.10R,JSZVR-6.10W型電壓互感器
