編碼器選擇

增量型編碼器 E40S（韓國）

絕對型編碼器 ROQ425（德國）

分辨率（脈沖數）

512

8192*4096

信號輸出形式

Line Driver:A,B,Z,A,B,Z

格雷碼，串行 SSI（RS485）

接線說明

褐（ +V）黑（A）黑紅（A）白（B）白紅（B）橙（Z）橙紅（Z）屏蔽（F.G）

棕綠（ +12V）白（OV）紫（Clock+）黃（Clock-）粉色（Date+）灰（Date-）屏蔽

工作環境

IP50,-10_~+70℃,≤85%RH

IP64,-40_~+85℃,≤90%RH

儀表顯示精度

± 1%F.S(1cm)

顯示范圍

四位 LED數碼顯示（另可五位）

限制功能

一般提供“上限，下限和預置”三組控制觸點（可在全量程內任意設定）

輸出接口

可選 4-20mA、RS485接口或二次小表頭顯示

繼電器觸點

AC220V/10 A

工作條件

IP42,AC220V、50Hz, ≤90%RH

備注

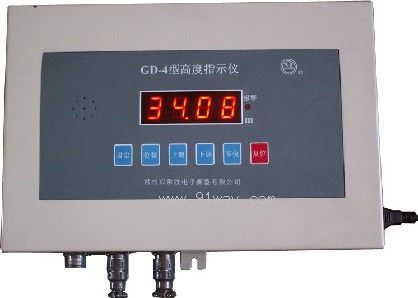

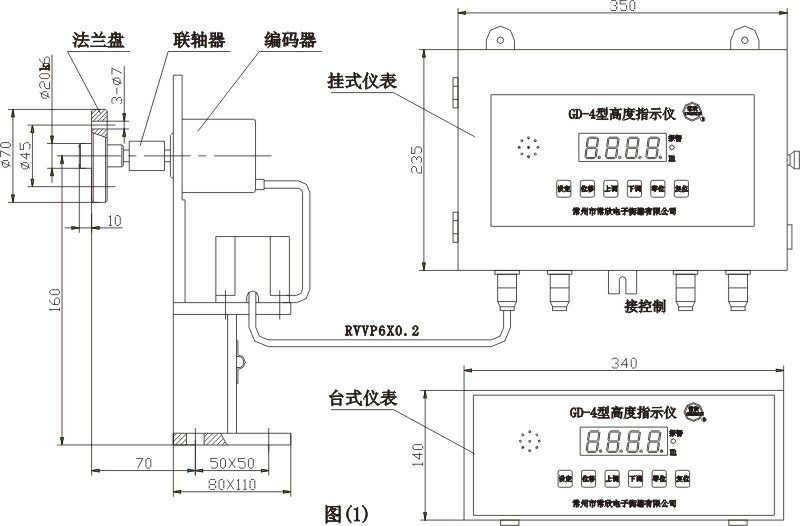

儀表可選擇臺式或掛式，并可提供“雙高度顯示”等非標產品
