DGLC系列1000～4000A隔離開關產品詳細說明：

使用環境
DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

用途
交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分?jǐn)嚯娐贰?

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

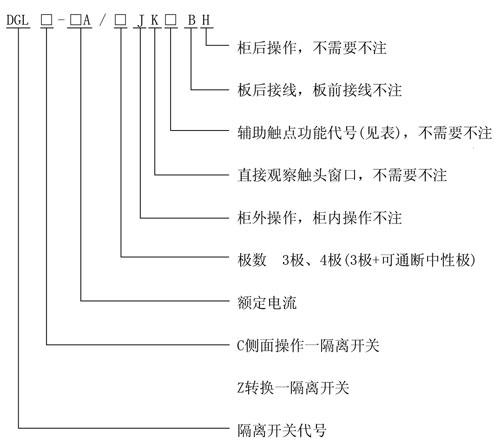

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J

DGLC-125～3150A適用于電路的接通與分?jǐn)嗷螂姎飧綦x。有三級、四極、(三極+可通斷中性極)
可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。

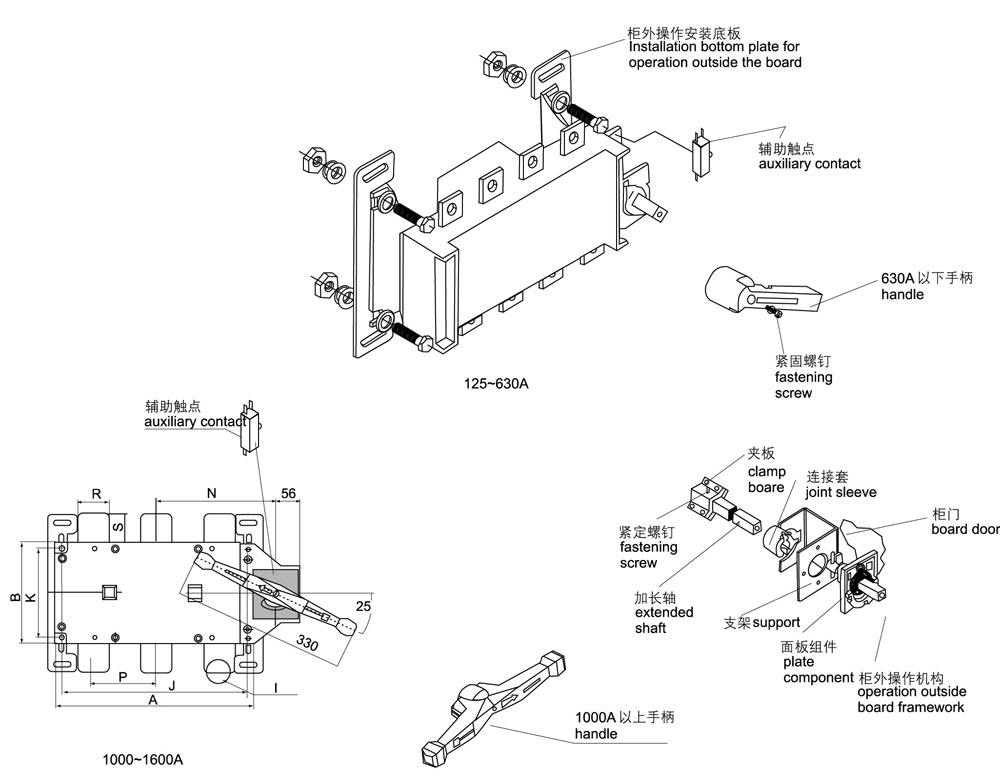

直接操作：手柄安裝在開關右側。
柜外操作：手柄安裝在配電柜柜門外。
根據需要可配裝兩組輔助觸點。
加長軸用于柜外操作。
電氣性能與機械性能和DGL-125～3150A電氣性能與機械性能對應相同。

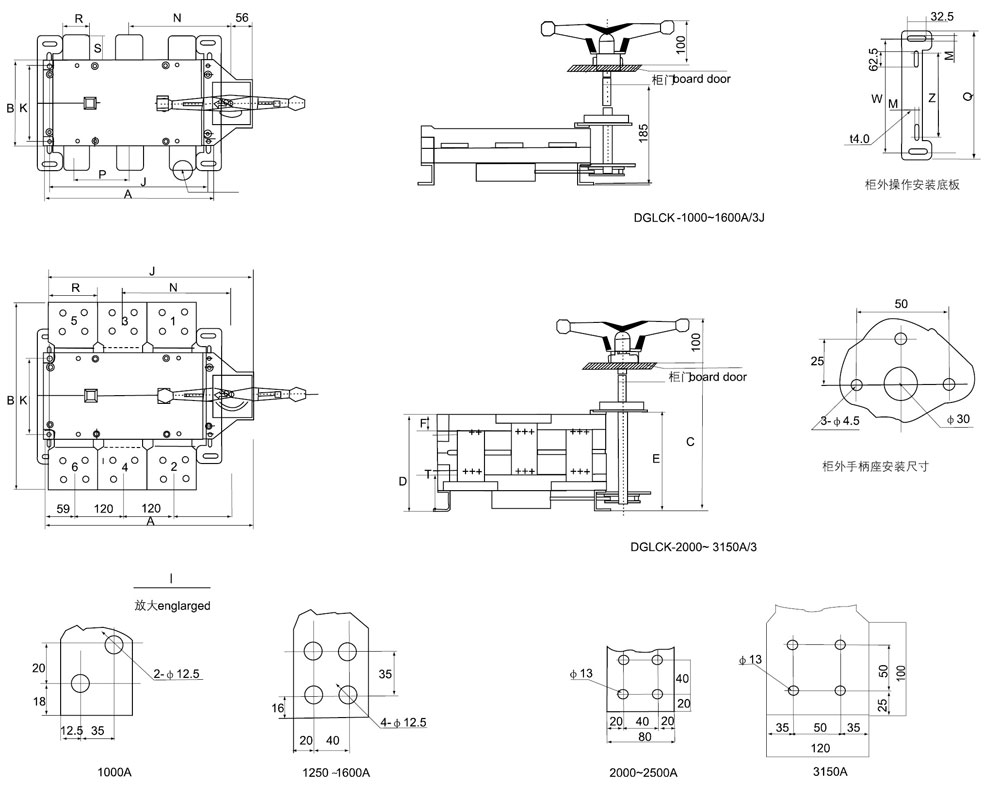

外形與安裝尺寸

型號規格	外形尺寸與安裝尺寸
DGLC-1000～3150A	A	B	C	D	E	F	J	K	M	N	P	Q	R	S	T	W	Z
1000A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	60	56	8	280	224
1000A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	60	56	8	280	224
1250A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	80	69	8	280	224
1250A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	80	69	8	280	224
1600A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	80	69	10	280	224
1600A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	80	69	10	280	224
2000A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	80	127	10	280	224
2000A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	80	127	10	280	224
2500A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	80	127	10	280	224
2500A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	80	127	10	280	224
3150A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	120	157	12	280	224
3150A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	120	157	12	280	224
