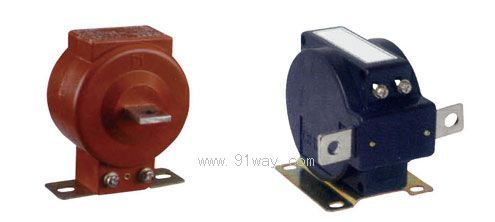

LQZJ1(4,5)-0.66系列電流互感器產品詳細說明：

概述

LQZJ1(4,5)-0.66系列電流互感器適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。
產品執行標準為GB 1208《電流互感器》。

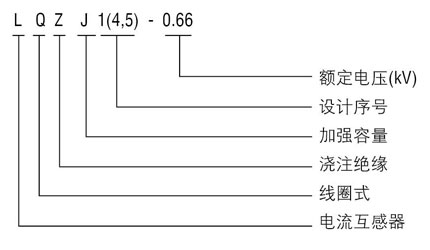

型號及其含義

正常使用條件
安裝場所: LQZJ1,4-0.66為戶內；LQZJ5-0.66為戶外。
環境溫度:
LQZJ1,4-0.66電流互感器環境溫度：最高氣溫40℃；最低氣溫 -5℃；
日平均氣溫不超過 30℃。
LQZJ5-0.66電流互感器環境溫度：最高氣溫40℃；最低氣溫 -25℃；
日平均氣溫不超過 30℃。
大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號	額定一次電流 (A)	一次安匝數				額定短時熱穩定電流 (kA/s)	額定動穩定電流(kA/s)
		0.2	0.2S	0.5	0.5S
LQZJ1(4,5)-0.66	30、40、50、75、100、150、200、250、300、400、500、600、800、1000、1200、1500	10				50	100

結構與特點
本系列電流互感器為聚脂樹脂澆注全封閉式產品，一、二次繞組及鐵芯均澆注在聚脂樹脂內，絕緣性能優良，耐潮濕。底部或一側有安裝底板。二次出線端帶有防竊電罩。本系列電流互感器體積小、重量輕、絕緣性能優越，是舊型號LQG-0.5 的替代產品。

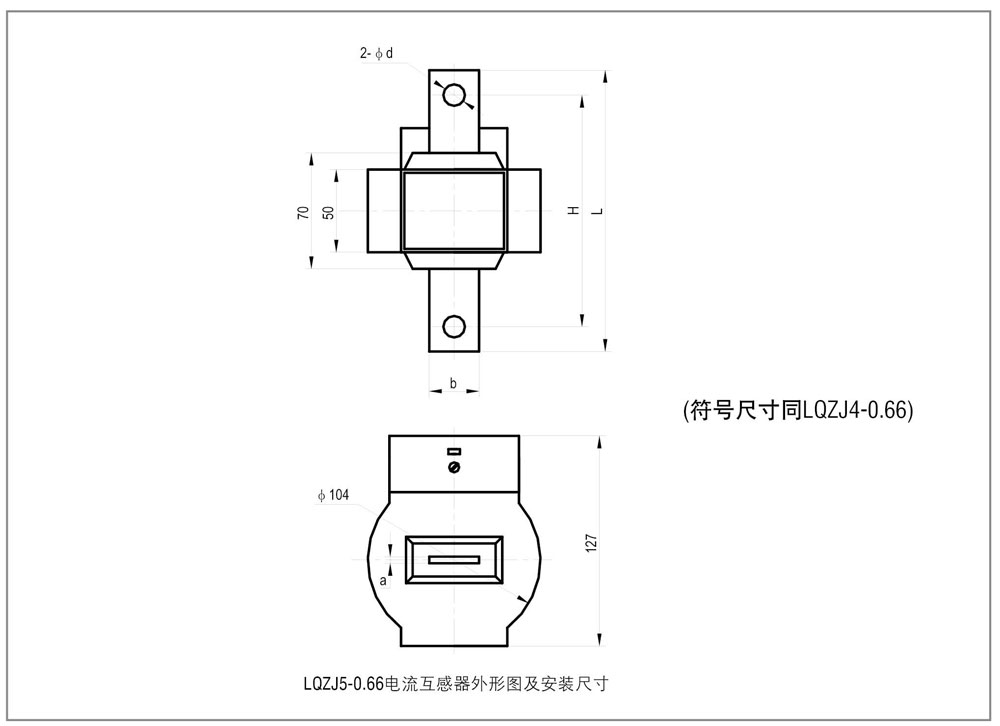

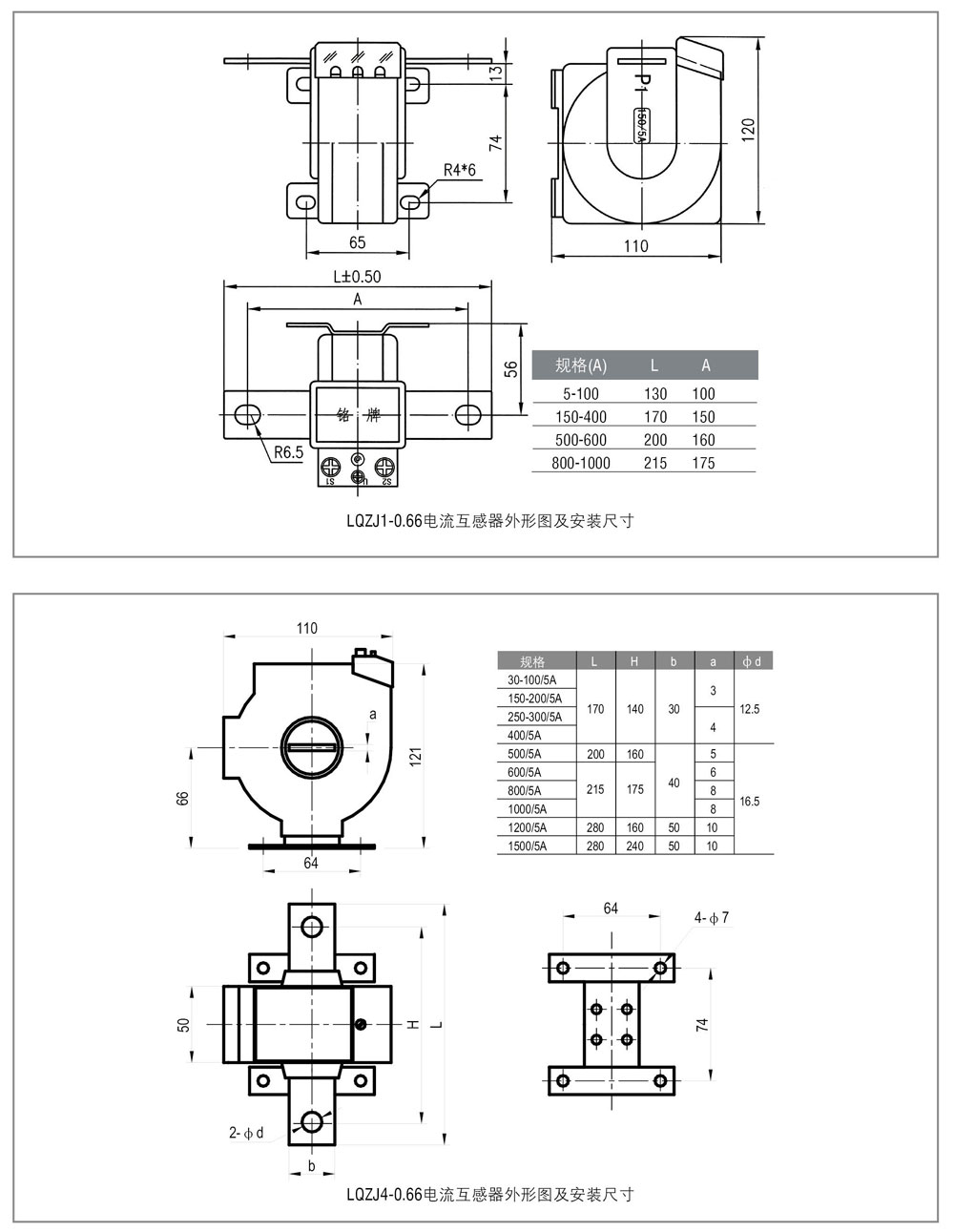

外形圖及安裝尺寸



訂貨須知
訂貨時請?zhí)峁┮韵聟��?shù)：
產品型號。
額定電流比 A。
準確級組合及額定輸出 VA。
環境海拔高度 m。
注:用戶如有特殊要求可與我公司協商確定。
