GKK-W單相交流移相調壓模塊產品詳細說明：

GKK-W單相交流移相調壓模塊是本公司開發配套GJH300-MK系列大功率固態繼電器進行輸入控制的調壓模塊。也可以直接連接大容量雙向可控硅或兩相單相可控硅。當在1—5VDC間調節模塊的輸入電壓時，模塊輸出端產生一個與電網電壓同步的0~180o脈沖調制信號來控制串接在電路中的功率器件的輸出電壓。

GKK-W單相交流移相調壓模塊引腳功能：

名稱	功能
220VAC	220V電源
G	輸出（雙向可控硅控制極）
A	輸出（雙向可控硅陽極）
＋5V	基準（供手動電源）
1～5V	控制信號輸入
COM	控制信號負端

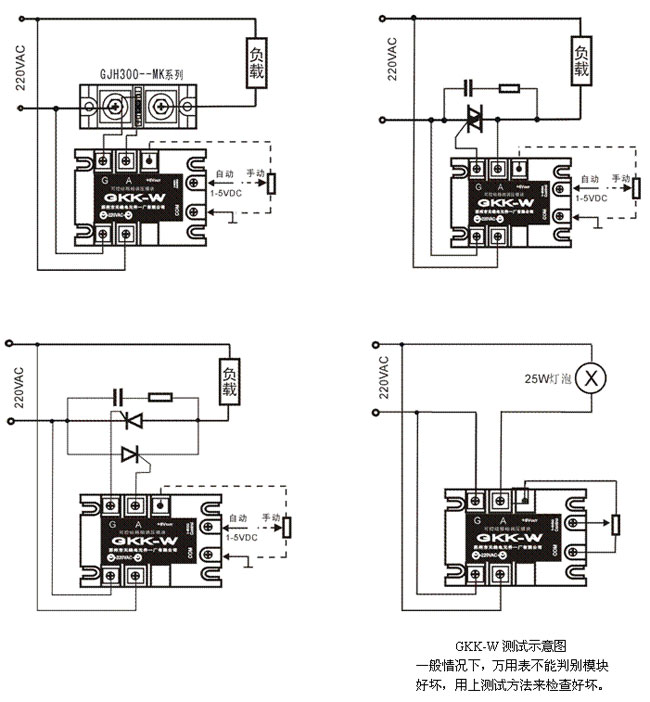

應用電路：

應用線路中：電位器10K，若自動輸入是4-20mA請加接250Ω電阻后輸入。



3、模塊體積：106mm*75mm*33mm。

4、注意事項：在大功率可控硅控制極損壞而不被觸發導通情況下，如觸發模塊仍有控制電壓時，則電網的電流從A端輸入，從G端再到負載，而電網電壓極大部分則降在A、G兩端，這電壓電流產生的發熱，在數秒鐘內會將A、G兩端內部器件燒毀。
建議：在A、G端回路中加接0.1A保險絲能保護以上情況（特別是在調試時能保護調壓模塊）本模塊自身發熱量很少，一般無需另外散熱。
