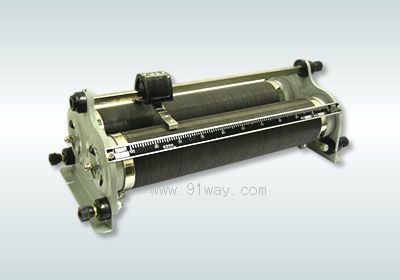

BX8系列滑線變阻器產品詳細說明：

BX8系列滑線變阻器特點

電阻絲經過氧化處理，阻值連續可調，功率大，安裝方便穩固，外形美觀；
應用：應用于交流50Hz，額定電壓500V或直流不超過440V的實驗電路，教學演示以及發電和直流電機勵磁調速，
使用環境：額定功率溫度(+70℃)；

結構形式：接線端子引出，單管雙管均可；

BX8-21～27 能生產60A、100A、120A規格

外型尺寸及主要技術指標指標

規　　格		額定電流(A)/電阻阻值(Ω)																						外型尺寸
型號	原型號	0.1	0.2	0.3	0.5	0.8	1	1.5	2	2.5	3	3.5	4.5	6	7	8	10	13	15	20	22.5	30	50	管徑	長	寬	高
BX8-11	RXH-C40	18.5K	7K	4K	2K	800	5 0 0	3 8 0	1 9 0	1 3 0	9 0	6 3	4 5	25	16	12	9.5	5.6	3.7	2.7	2	1.5	0.5	單管 1 0 0	4 6 5	1 2 0	1 8 5
BX8-12	RXH-C45	21.5K	8.5K	4.7K	2.4K	1K	5 8 0	4 3 0	2 1 5	1 4 5	1 0 0	7 2	5 0	28	19	14	11	6.5	4.3	3	2.4	1.7	0.6		5 1 5
BX8-13	RXH-C50	24.5K	9.5K	5.3K	2.7K	1.2K	6 5 0	5 0 0	2 4 0	1 6 0	1 1 0	8 2	5 5	30	22	16	12	7.5	4.8	3.5	2.7	1.9	0.7		5 6 5
BX8-14	RXH-C55		10.5K	5.7K	3K	1.4K	7 3 0	5 5 0	2 7 0	1 8 0	1 2 0	9 2	6 0	35	25	18	13.5	8.2	5.5	3.8	3	2.1	0.75		6 1 5
BX8-15	RXH-C60		11.5K	6.3K	3.3K	1.6K	8 0 0	6 0 0	3 0 0	2 0 0	1 3 0	1 0 0	6 5	40	28	20	15	9	6	4.2	3.3	2.3	0.8		6 6 5
BX8-16	RXH-C65		12.5K	6.7K	3.7K	1.8K	8 8 0	6 5 0	3 3 0	2 2 0	1 4 0	1 1 0	7 0	45	30	22	16.5	10	6.5	4.6	3.6	2.5	0.9		7 1 5
BX8-17	RXH-C70		13K	7.3K	4K	2K	9 5 0	7 0 0	3 6 0	2 3 5	1 5 0	1 2 0	7 5	50	32	24	18	11	7.2	5	4	2.7	1		7 6 5
BX8-21	RXH-D40	37K	14K	8K	4K	1.6K	1 K	7 5 0	3 8 0	2 5 0	1 8 0	1 2 5	8 0	52	32	23	18	11.2	7.5	5.2	4	3	1	雙管1 0 0 * 2	4 8 5	2 9 0	2 4 5
BX8-22	RXH-D45	43K	16K	9.5K	4.7K	2K	1 . 2K	8 5 0	4 3 0	2 9 0	2 0 0	1 4 5	9 0	60	38	26	21	13	8.5	6	4.8	3.4	1.2		5 3 5
BX8-23	RXH-D50	49K	18K	10.5K	5.3K	2.4K	1 . 3K	1 K	4 8 0	3 2 0	2 3 0	1 6 5	1 0 5	66	44	30	24	14.5	9.5	7	5.4	3.8	1.4		5 8 5
BX8-24	RXH-D55		20K	11.5K	6K	2.6K	1 . 5 K	1. 1K	5 4 0	3 6 0	2 6 0	1 8 5	1 1 5	72	48	33	27	16.5	10.5	7.5	6	4.3	1.5		6 3 5
BX8-25	RXH-D60		22K	12.5K	6.5K	2.8K	1 . 6 K	1. 2K	6 0 0	4 0 0	2 8 0	2 0 0	1 2 5	80	52	36	30	18	12	8.5	6.6	5	1.7		6 8 5
BX8-26	RXH-D65		24K	13.5K	7K	3.1K	1 . 8 K	1. 3K	6 5 0	4 4 0	3 0 0	2 2 0	1 4 0	85	58	40	32	20	13	9.2	7.2	5.5	1.8		7 3 5
BX8-27	RXH-D70		26K	14.5K	8K	3.4K	1 . 9 K	1. 4K	7 0 0	4 7 0	3 2 0	2 4 0	1 5 0	92	62	44	35	21.5	14.5	10	8	6	2		7 8 5

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±250(×10-6/℃)	-55℃/+20℃  20℃/+125℃
引出端強度	無脫落	8Kg 30s 彎曲連續兩次
額定負荷	ΔR≤±(1%R+0.1Ω)，表面溫升≤350℃	40℃，額定電壓，1小時
耐電壓	無擊穿或飛弧	2500V DC，1min
室溫耐久性	ΔR≤±(3%R+0.1Ω)	額定電壓，通電90分鐘，停30分鐘，共500小時
不燃性	不燃燒	1～6倍額定功率，5分仲
短時過負荷	ΔR≤±(2%R+0.1Ω)	10倍額定功率，5s
絕緣電阻值	1000MΩ	1000V DC
振動	ΔR≤±(3%R+0.1Ω)	10～500Hz  98m/s2 1.5m
電阻器強度	無破損，無脫落	30Kg,30s
穩態濕熱	ΔR≤±(3%R+0.1Ω)	+40±2℃ 濕度90～95% 240h
