型號代碼

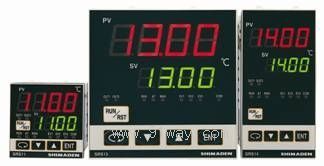

超亮雙四位LED顯示，無超調專家PID算法，三組獨立PID參數，AT自整定，手/自動無擾動切換控制，調節輸出限幅，3路事件輸出，3個獨立設定值，3路開關量輸入，32步可編程，模擬變送輸出，數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。

備注

SRS11-

外形尺寸：高48×寬48×深68mm，面板開孔尺寸：45×45mm

輸入類型
測量范圍

8

熱電偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

量程見SRS11輸入類型與測量范圍對照表

鉑電阻：Pt100/JPt100

電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC

6

電流（mA）:0～20mA,4～20mA DC,輸入阻抗：250Ω

電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC

調節輸出1

Y

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

P

固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒

I

電流4～20mA DC，負載阻抗：600Ω最大

V

電壓0～10V DC，負載電流：2mA最大

調節輸出2(選件)

N-

無

Y-

繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒

I-

電流4～20mA DC，負載阻抗：600Ω最大

P-

固態繼電器(SSR)驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒

V-

電壓0～10V DC，負載電流：2mA最大

附加事件輸出

E-

附加事件輸出1點（EV3）

附加外部輸入控制信號

D-

附加外部控制輸入1點(DI4)

電源

90-

100～240V AC±10%，50/60Hz

08-

24V AC/DC±10%，50/60Hz

程序功能（選件）

N

無

P

最多4段，共32步程序

事件輸出（選件）

0

無

1

事件輸出2點(EV1、EV2)接點容量:240V AC 1A/阻性

模擬發送/數字通訊接口（選件）

0

無

3

0～10mV DC?? 輸出阻抗:10Ω

4

4～20mA DC?? 負載阻抗：300Ω最大

6

0～10V DC??? 負載電流：2mA最大

5

RS485(Shimaden標準協議，MODBUS協議)

外部輸入控制信號（DI）/CT輸入（選件）
注意：CT單獨銷售

0

無

1

CT輸入2點

調節輸出1或2為Y或P時可選。

2

外部控制輸入3點? (DI1、DI2、DI3)

特記事項

0

無

9

有（請事先協商）
