項

目

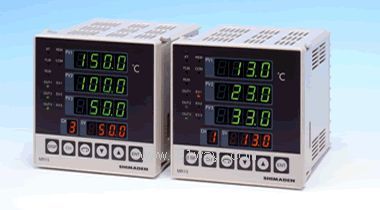

MR13-

四排高亮度LED數顯，測量精度滿量程的±0.3%FS ±1字，采樣2 次/秒 DIN標準:高96×寬96×深110mm，面板開孔尺寸: 92×92mm

電源：100～260VAC 12W 50/60HZ 工作環境溫濕度，-10～50℃，<90%RH

1．輸入類型及

測量范圍

工業現場測量值抗干擾濾波常數0～100秒可設置

1

熱電偶:12種、14個測量范圍(℃) 華氏略: B:0～1800 R:0～1700 S:0～1700 K1:-100.0～400.0 K2:0.0～800.0 K3:0～1200 E:0～700 J:0～600 T:-199.9～200.0 N:0～1300 PLII:0～1300 Wre5-26:0～2300 U:-199.9～200.0 L:0～600 華氏略

2

兩種標準鉑電阻: 可設8個測量范圍(℃) 華氏略:-200～600 -100.0～100.0 -100.0～300.0 -50.0～50.00.0～50.0 0.0～100.0 0.0～200.0 0.0～500.0 Pt100=(新)JIS-'89/DIN/IEC/ZBY(138.5Ω)/ JPt100(BA2 139.1Ω)

3

直流毫伏電壓: -10～10,0～10,0～20,0～50,10～50,0～100 毫伏.輸入阻抗:>500KΩ 可編數顯量程：-1999～9999小數點任意

4

電流: 0～20mA,4～20mA, 可編數顯量程：-1999～9999小數點任意

6

電壓: -1～1V,0～1V,0～2V,0～5V,1～5V,0～10V輸入阻抗:>500KΩ 可編數顯量程：-1999～9999小數點任意

2．調節輸出

類型

（帶功率限制）

Y1-

繼電器接點,比例周期0.5～120.0秒,接點:240V AC 2.5A阻性

I1-

電流4～20mA,0～10mA DC, 負載阻抗< 600Ω

P1-

固態繼電器驅動, 時間比例周期0.5～120.0秒，15±3V DC< 20mA

V1-

電壓0～10V DC, 負載電流< 2mA

3．可編程功能（選件）

N

無

P

一條曲線，9段（步）

4．事件輸出（選件）

（上下限報警或時標用）

0

無

1

EV 1～ EV3 3組事件輸出,接點容量:240VAC/1A阻性

5．模擬遙控和外部開關輸入

(選件:僅能選一種）

00

無

04

0～10V 輸入阻抗:>500KΩ

05

4～20mA 接收阻抗:250Ω

06

1～5V 輸入阻抗:>500KΩ

07

DI 無電壓接點或OC門輸入（5V/0.4mA DC）

6．隔離模擬變送和數字通訊

(選件:僅能選一種）

00

無

03

0～10mV DC 輸入阻抗:10Ω

04

4～20mA DC 負載阻抗:<300Ω

06

0～10V DC 負載電流:< 1mA

15

RS-485

17

RS-232C
