型號

技術性能

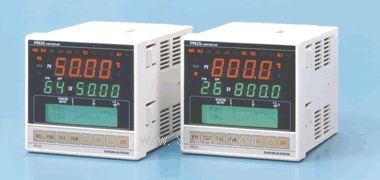

FP21

9組9段可編程調節器，PID自動整定，高精度0.1%FS±1個字，DIN 96×96×140mm  9組PID及9組限幅、伺服啟動、確保平臺、帶液晶屏曲線及狀態顯示、方便操作的外部開關量、三種PID算法、帶4組順序控制時標基本配置包含三個時標和二個上/下限報警繼電器,10條隔離輸出,8條隔離輸入

輸入

1

熱電偶型，15種熱電偶任意選擇，溫度范圍 -200～2300℃

2

鉑電阻型(Pt100):8個范圍任選， 溫度范圍 -200～600℃

3

DC電壓型：用戶任選0～10；0～20；0～50；0～100；10～50；-10～+10mV

4

DC電流型：用戶任選4～20，0～20mA線性輸入

6

DC電壓型：用戶任選0～1，0～2，0～5，0～10，1～5，-1～+1V DC線性輸入

隔離

控制

輸出

Y

繼電器接點：時間比例周期1～120秒，240V AC 2.5A/純阻，1A感性

I

電流輸出：4～20mA DC，負載電阻=600Ω/最大

P

固態繼電器（SSR）輸出：時間比例周期1～120秒，15V DC/20mA最大

V

電壓輸出：0～10V DC，負載電流=2mA/最大

隔離模

擬發送

(機內設定PV或SV值）

00

無

13

0～10mV DC輸出阻抗10Ω

單輸出

14

4～20mA DC負載電阻=500Ω/最大

16

0～10V DC負載電流=2mA/最大

23

0～10mV DC輸出阻抗10Ω

雙輸出

24

4～20mA DC負載電阻=500Ω/最大

26

0～10V DC負載電流=2mA/最大

通訊接口

0

無

6

RS-422A通訊距離1.2公里（一條鏈路可控10臺）

7

RS-232C，通訊距離15米（點對點）

外部I/O

0

24腳插頭
