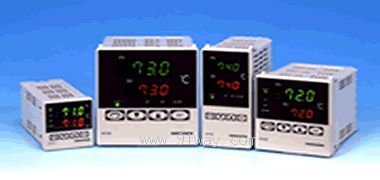

SR70系列經濟型0.5級PID調節器產品詳細說明：

SR70系列是日本島電公司最新推出的帶有無超調專家PID算法的0.5級經濟型儀表,它在設計上集中了近年發展的電子技術,具有操作簡便,調節品質優良,應用功能強大的特點。在該系列的產品設計中，島電公司還采納中國代理的重要技術建議，它是目前國內引進的性能價格比最優的經濟型儀表，將逐步取代原有的SR46、SR47、SR48、SR49儀表。

顯示：雙四位七段數碼管顯示，控制輸出、自整定（AT）、報警及斷線報警（AH、AL/HB）狀態指示燈，測量精度滿量程的０.5%+1個字;顯示范圍滿量程的-10～110%;顯示分辨率0.1或1個字;顯示刷新周期0.5秒。

設置:利用循環鍵、上鍵、下鍵、確認鍵四個面板鍵。

智能輸入：用戶可由面板鍵自由選擇十一種熱電偶Ｂ，Ｒ，S,Ｋ，Ｅ，Ｊ，Ｔ，Ｎ，Ｕ，ＴＬ和八種鉑電阻Ｐt100/JPt100和三種毫伏0～10mV,10～50mV,0～100mV DC輸入類型;電壓輸入0～1,1～5,0～10V 流輸入4～20mA可設;輸入濾波時間0～100秒可設;測量值偏移+20.0或+200個數字單位;采樣周期0.5秒。

調節算法:抗超調專家PID,自動整定或位式調節;比例帶0.1～999.9%,積分時間1～6000秒,微分時間0～3600秒位式動作靈敏度1～999個數字單位;控制輸出反作用和正作用可設;時間比例周期繼電器接點輸出固定在20秒,SSR輸出2秒;抗超調抑制系數SF(0.01～1.00)可設。

調節輸出:接點輸出SR71 240VAC 2A/1.2A(感性),SR72,SR73,SR74 2.5A/1.5A(感性);線性輸出電流4～20mA輸出阻抗600Ω最大;線性輸出電壓0 ～10V,負載電流大為2mA;固態繼電器輸出15+3V DC(負載1.5KΩ時),最大20mA。

報警輸出：兩組獨立的報警繼電器（常開接點240VAC 1.5A;上下限絕對值/偏差值八種報警類型用戶可任意設置;報警動作靈敏度固定為滿量程的0.2%。

單相加熱器斷線報警:適用于繼電器接點或固態繼電器調節輸出類型;電流監測范圍最大0.1～50.0A;電流互感器CT精度+5(5%+1個字);可設鎖定或?qū)崟r報警方式。

設定值偏移(雙設定值):可通過儀表外部SB端子控制;偏移范圍-1999～2000個數字單位可設。

鍵鎖定KEY LOCK:在參數和系統調試完成后,可設置軟件鎖,保護現場的工作參數。

希曼頓大功率固態繼電器:已研制出100A、180A、240A、300A工業級大功率交流固態繼電器(專利號
:94248502.5)與島電P型輸出儀表配套,用于三相和單相純阻負載的過零調功。

線性電流輸出類型可配島電的單相調壓/調功板PAC15P/C、PAC35P/C(半控橋)和希曼頓帶阻容吸收回路的MTX或MFX 55A～150A電力模塊

其它：參數存儲：不揮發的EEPROM;工作環境溫濕度范圍:-10～50℃<90%RH(無結露);工作電壓:100～240VAC+10% 50/60Hz;電源功耗:10W;防護標準:前面板防塵防水IEC 標準(IP52),后背端子排IEC標準

項目	號碼	雙四位數顯,測量精度滿量程的±0.5％＋1字,采樣2次/秒,自整定
1.外形尺寸	SR71-	DIN標準尺寸 高: 48 × 寬: 48 × 深: 110mm 開孔: 45 × 45mm ★無超調
	SR72-	DIN標準尺寸 96 × 48 × 110mm 68 × 68mm 專家PID
	SR73-	DIN標準尺寸 96 × 96 × 110mm 92 × 92 mm
	SR74-	DIN標準尺寸 96 × 48 × 110mm 92 × 45 mm
⒉輸入類型及測量范圍(工業現場測量值抗干擾濾波常數0~100秒可設置)		8 自由輸入	熱電偶:11種、22個測量范圍(華氏略): B: 0～1800 R: 0～1700S: 0～1700 K1: -100～400 K2: 0～1200 E: 0～700 J: 0～600T: -199.9～200.0 N: 0～1300 U: -199.9～200.0 L: 0～600℃。鉑電阻:Pt100或JPt100標準,可設16個測量范圍(華氏略):-200～600, -100.0～100.0, -50.0～50.0, 0.0～200.0℃。毫伏電壓: 0～10,10～50,0～100;顯示量程-1999～9999可設
		4	電流: 4～20mA 接受阻抗250Ω;顯示量程-1999～9999可設
		6	電壓(V): 0～1,1～5,0～10;顯示量程 -1999～9999可設
⒊調節輸出類型(調節方式:PID, PD, PI, P和位式)			P	固態繼電器SSR驅動電壓輸出:比例周期2秒固定; 電平:15V±3VDC/20mA(1.5K時)
			Y	繼電器接點:比例周期20秒固定;240V AC: 2.5A/(純阻) 1A/(感性)
			I	線性電流輸出: 4～20mA DC , 輸出阻抗600Ω以下
			V	線性電壓輸出: 0～10V DC , 負載電流2mA以下
⒋選件類型 ●上下限報警繼電器輸出(選件)注:四種報警方式可設 ●單相加熱器斷線報警(選件)注：單相斷線報警僅適用于Y1或P1輸出類型的儀表 ●SB設定值偏移(選件)				1	分別獨立設置的上下限報警繼電器輸出繼電器接點容量: 240VAC 1.5A(純阻)
				2	上下限報警 + 斷線報警( 0.0～30.0A檢測 )
				3	上下限報警 + 斷線報警( 0.0～50.0A檢測 )
				5	上下限報警+SB設定值偏移(雙設定值)

SR70系列經濟型0.5級PID調節器
