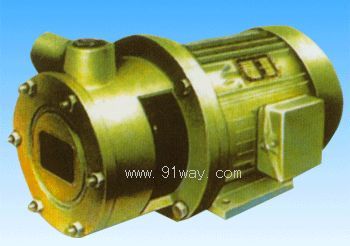

W,WTD船用旋渦泵產品詳細說明：

產品概述 WTD系列同軸機械密封式單級旋渦泵是我廠最新設計的更新換代產品。它的特點是泵與電動機同軸，采用硬質合金機械密封，不銹鋼軸、錫青銅葉輪、具有重量輕、體積小、噪音低、泵較高、壽命長、維修方便等優點。是船舶工業、鍋爐給水、冷卻、沖洗、水潤滑及其它小流量、高揚程給送水裝置水溫不超過80℃的理想產品。

型號意義
1WTD2.4-10.5 1—進出水口直徑（1英寸） W—漩渦泵 T—同軸機械封式 D—單級 2.4—流量2.4立方米/小時 10.5—壓力（KG/CM2）

主要規格性能

型    號	流量 (m3/h)	揚程 (m)	電機功率 (kW)	轉速 (r/min)	進出水口徑 (英寸)	效率 (%)
3/4WTD0.7-10.5	0.7	105	1.5	2860	3/4″	13
1WTD2.4-10.5	2.4	105	2.2	2860	1″	29
1WTD2.5-12	2.5	120	3	2860	1″	31

WTD系列同軸機械密封式單級旋渦泵的規格性能見圖表。配套電機為2極，電源頻率為50Hz、電壓為380V。

結構說明
WTD系列水泵是同軸機械密封式單級旋渦泵，采用硬質合金為摩擦副的機械密封，使用壽命長，密封性能好。葉輪安裝在電機軸伸上，可自由滑動，自動調節兩端面運轉間隙，泵軸采用2Cr13不銹鋼，葉輪為ZQSn6-6-3錫青銅等材料制成。 泵的安裝

1、WTD系列水泵無自吸能力，進水容器內的液面應高于泵中心，在液面低于泵中心條件下時，吸入口端部底裝底閥，以保證起動前泵內有足夠液體，吸入管要盡量縮短，灣頭最少，以減少吸入阻力。
2、吸入管路與泵連接處必須密封，防止空氣進入而影響水泵工作性能。
3、泵出水管口處應設止回裝置，以防高溫液體倒灌泵內燒壞密封。
4、進出水管應設支撐點，以防水泵隨重量過大而變形。
5、要絕對防止電機受潮，電源開關處要設熱繼電器，以防過載時及時切斷電源，電機必須妥善接地，防止意外事故。
