MFZ9A-YC系列直流濕式閥用電磁鐵產品詳細說明：

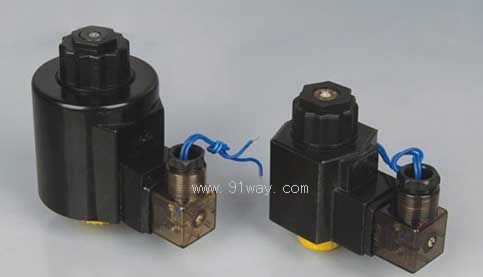

MFZ9A-YC系列直流濕式閥用電磁鐵

用途
本系列電磁鐵適用于電壓至220V的控制電路中。作為液壓電磁換向閥的動力元件。六、十通徑螺釘聯結電磁換向閥。

正常工作條件
可任意方向安裝。
使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
電磁鐵適用長期工作制、斷續周期工作制。
電源電壓的合理波動范圍為85%-110%（特殊要求可訂貨時提出）。
外殼防護等級為IP65。

主要技術參數

型號	額定電壓（V）	額定吸力（N）	額定行程	全行程	消耗功率(W)	承受靜態油壓(MPa)	操作頻率(T/h)
MFZ9A-20YC	12/24/100/220	≥20	3	≥6	≤28	16	12000
MFZ9A-55YC	12/24/100/220	≥55	4	≥8	≤38	16	12000



閥用電磁鐵	直流	設計序號	額定吸力(Kgf)	濕式
MF	Z	9A	22/55	YC

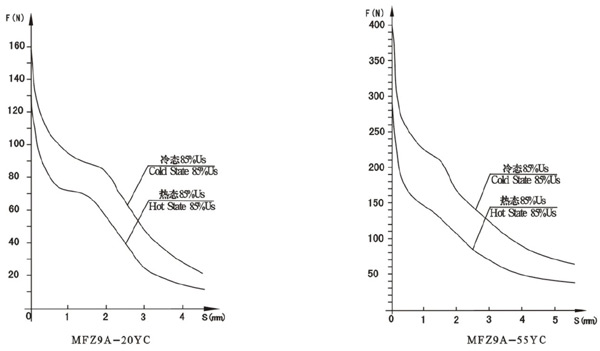

行程-力特性曲線

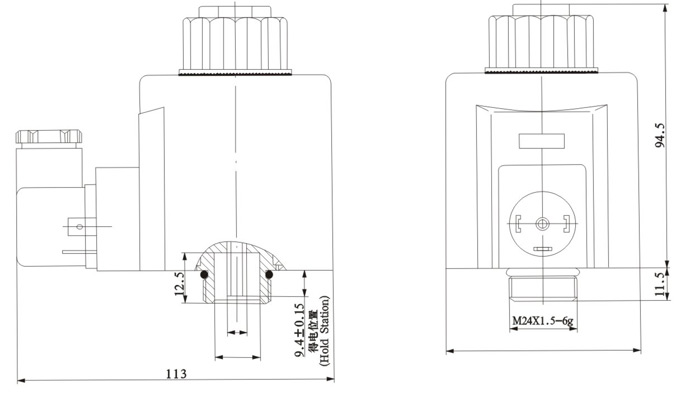

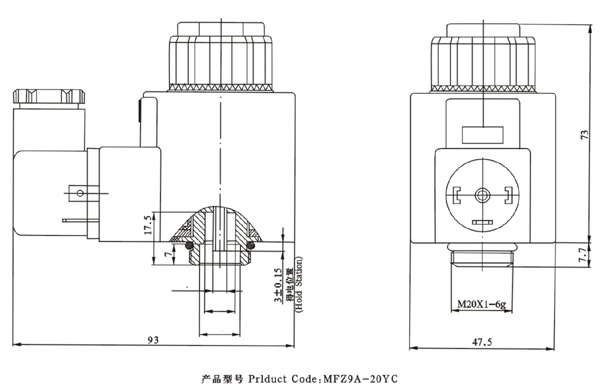

外形及安裝尺寸

使用注意事項
電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格多須與電磁鐵本體電壓規格相符。
電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖謩?dòng)推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。
電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
