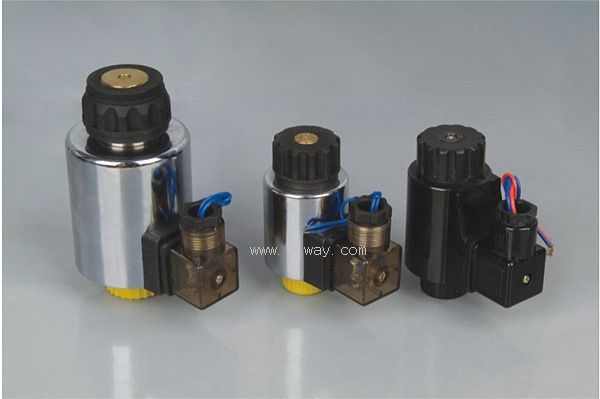

MFZ12-YC系列直流濕式閥用電磁鐵產品詳細說明：

MFZ12-YC系列直流濕式閥用電磁鐵適用于直流50H，電壓至220V的控制電路中。作為液壓電磁換向閥的動力元件。可配套日本油研型（YUKEN）六、十通徑接線盒式螺紋聯結電磁換向閥。

正常工作條件
可任意方向安裝。
使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
電磁鐵適用長期工作制、斷續周期工作制。
電源電壓的合理波動范圍為85%-110%（特殊要求可訂貨時提出）。
外殼防護等級為IP65。

MFZ12-YC系列直流濕式閥用電磁鐵主要技術參數

型號	額定電壓（V）	額定吸力（N）	額定行程	全行程	消耗功率(W)	承受靜態油壓(MPa)	操作頻率(T/h)
MFZ12-22YC	24 110	≥22	2.8	≥6	≤30	21	12000
MFZ12-25YC	12 24 110 220	≥25	2.8	≥6.1	≤26	21	12000
MFZ12-37YC	12 24 110 220	≥37	2.8	≥6.1	≤30	21	12000
MFZ12-60YC	12 24 110 220	≥60	4	≥9	≤30	21	12000
MFZ12-90YC	12 24 110 220	≥90	4	≥9	≤36	21	12000

訂貨代號

閥用電磁鐵	直流	設計序號	額定吸力(Kgf)	濕式
MF	Z	12	22/25/37/60/90	YC

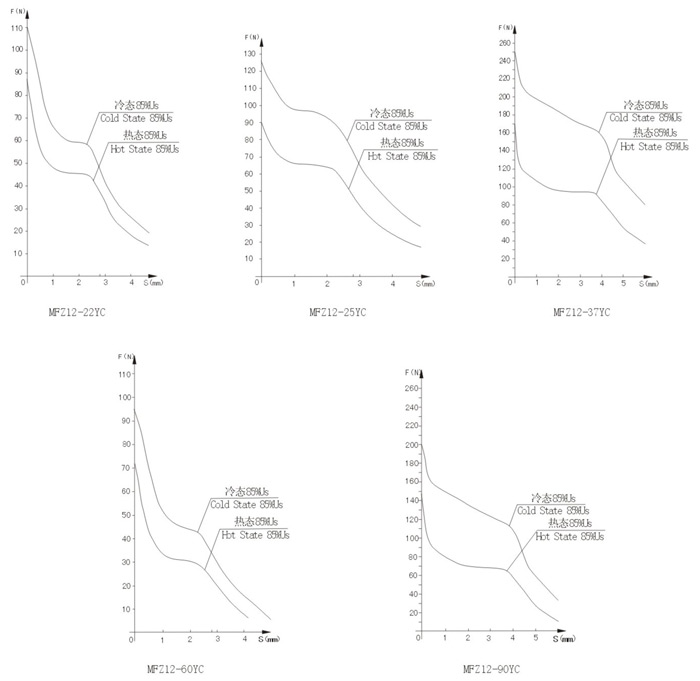

MFZ12-YC系列直流濕式閥用電磁鐵行程-力特性曲線

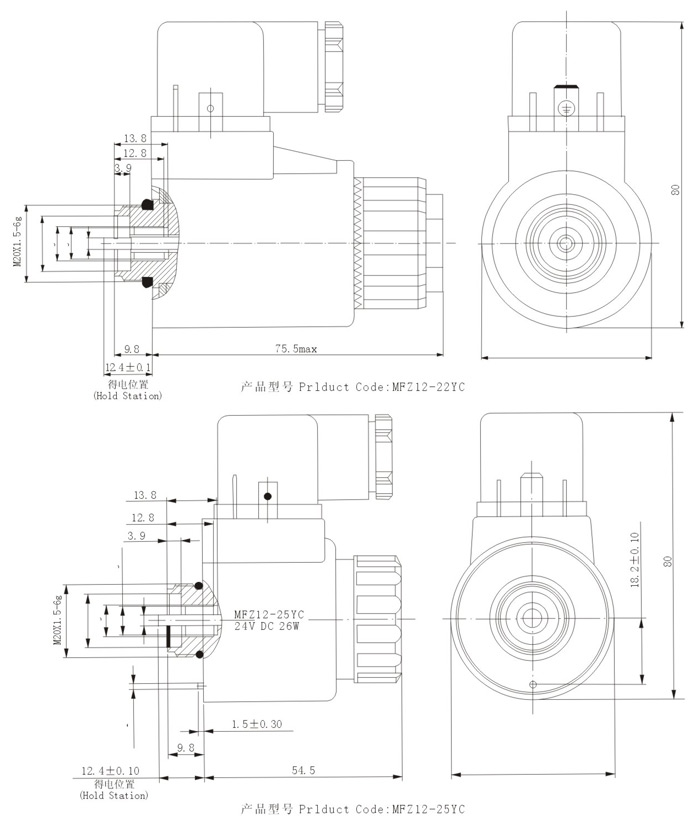

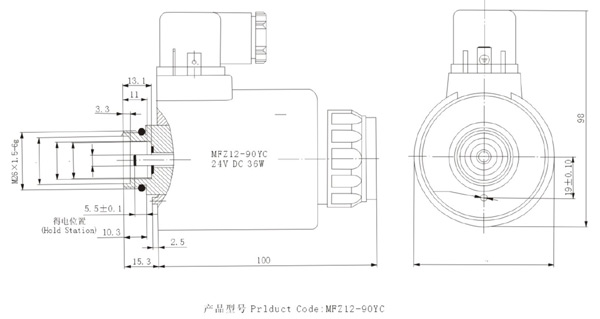

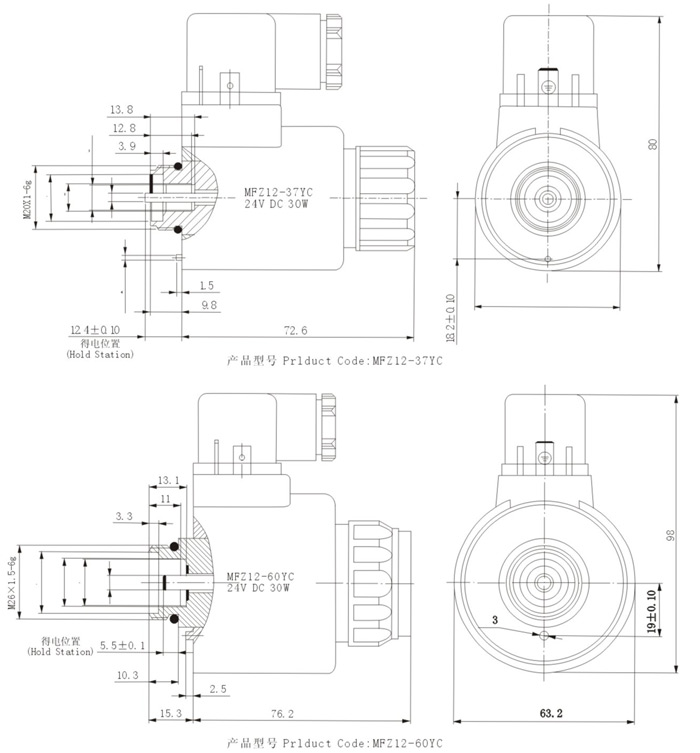

MFZ12-YC系列直流濕式閥用電磁鐵外形及安裝尺寸

使用注意事項
電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格多須與電磁鐵本體電壓規格相符。
電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖謩油茥U，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。
電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
當電源為交流時，可以選用MFB12-YC交流本整型電磁鐵，其性能和MFZ12-YC完全相同，并可降低系統噪聲聲水平。
