SPB系列平面膜結構壓力變送器采用平面膜直接感受壓力。傳感器接口有卡箍式、M27×2、法蘭式可供選擇。輸出信號有電壓、電流、頻率信號等可供選擇，傳感器平膜片防止了污垢，不衛生及粘稠液體堵塞等問題。廣泛應用于食品、醫藥、衛生及釀酒工業等部門

2 SPB103系列平面膜結構壓力變送器技術指標
⑴ 供電電源：24VDC
⑵ 4～20mA無極性連接
⑶ 工作溫度：0℃～100℃；
⑷ 變送器的準確度等級分為：
0.1級，基本誤差為±0.1；
0.25級，基本誤差為±0.25；
0.5級，基本誤差為±0.5（基本誤差以量程的百分?jǐn)?shù)表示）。
⑸ 熱零點漂移
環境溫度偏離參比工作條件時，變送器的零點漂移應不大于0.03%FS/℃。
⑹ 熱靈敏度漂移
環境溫度偏離參比工作條件時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑺ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑻ 防護等級：IP65
3電氣連接

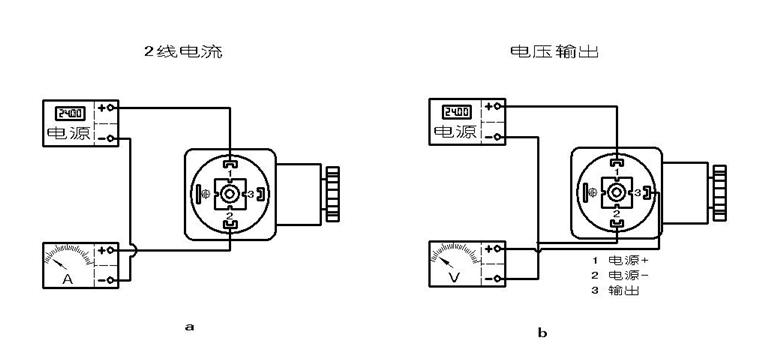

3.1 赫斯曼結構電氣連接如下圖a、b：

圖3

3.2 直接引線結構電氣連接：
電流：紅線：24VDC；
綠線：電流輸出。
電壓：紅線：9VDC；
藍線：電源-；
黃線：電壓輸出+。
4安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 最好通過閥門與測量管道連接；
⑸ 安裝時用扳手夾緊在變送器六方處；
⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。
5 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 切勿人為用異物觸碰傳感器的膜片。
⑶ 變送器安裝處一定要注意密封，否則會造成壓力不準不穩。
⑷ 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
