SPB無腔壓力(齊平膜)壓力變送器采用高精度箔式應變計，配以多種具有特色的放大電路，如抗干擾型、耐高溫型，本安防爆型等，使得該型適用于多種工作環境，加之無腔結構特點，尤適于測量粘度大的介質。

2 SPB104無腔平膜壓力變送器特點
·無腔測量膜片
·改進優化的電路及安裝結構，提高了抗震動能力和穩定性
·大型DIN接頭，安裝使用方便，可靠性高。

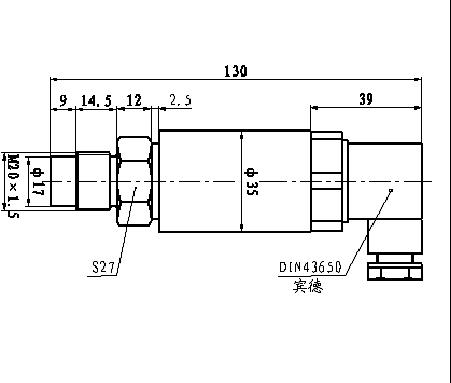

3 SPB104無腔平膜壓力變送器外形尺寸及安裝
圖2 為赫斯曼接頭外形。

圖 2

4 技術指標
電源：24VDC；
輸出：4～20mA；
精度：0.3%F.S,0.5% F.S可選；
5 電氣連接

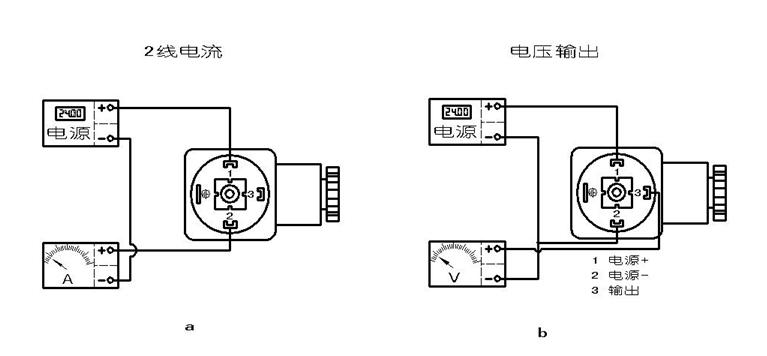

5.1 赫斯曼結構電氣連接如下圖a、b：

圖3

5.2 直接引線結構電氣連接：
電流：紅線：24VDC；
綠線：電流輸出。
電壓：紅線：9VDC；
藍線：電源-；
黃線：電壓輸出+。
6 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 最好通過閥門與測量管道連接；
⑸ 安裝時用扳手夾緊在變送器六方處；
⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。
